1500℃までの測定範囲に対応した高温レンジを標準搭載。熱画像パノラマ撮影機能、バイブレーションアラーム機能を搭載したG120がさらに進化。基本性能と操作性が大きく向上しました。 海外持出可能機器版は、フレームタイムのみ仕様が異なります。 |
||||||
|
||||||
1500℃までの高温に対応したワイドな測定レンジ！Thermo GEAR G120EXは高温レンジを標準搭載。
アルミや鉄の融点を超える1500℃まで測定が可能となりました。また、高温フィルタの取付けが要らな
いフィルタレス設計で、現場でも安心して測定できます。
高感度レンジ搭載により、さらなる高感度を実現！G120EXは高感度レンジを標準搭載。
-20～60℃までの対象物を温度分解能0.04℃の高感度で測定します。

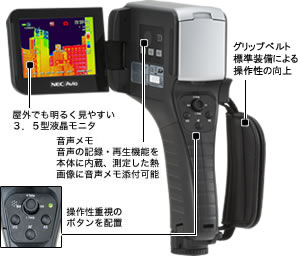

グリップベルトを標準装備！使いやすさと機能の進化を実現Thermo GEAR G120EXは低消費電力でありながら
高感度を実現する最新のセンサを搭載。
そして独自の画像処理技術により-40～1500℃の測定レンジと世界トップクラスの美しい熱画像を両立しました。
可視カメラ + LED照明 + レーザポインタ +音声メモ可視カメラには200万画素カメラを採用、さらに暗所での可視画像の
撮影を補助するLCD照明も装備しました。
可視画像でも観測位置の特定が困難な測定対象用にレーザーポインタ（class2準拠）を搭載。
音声メモ機能も標準装備しデータ確認・整理をサポートします。
片手で操作できるガングリップスタイルとフリーアングル液晶を採用液晶モニタは上下に270°回転するフリーアングル液晶
を搭載。
高所や様々な現場計測シーンで安全性を考慮し、楽な姿勢・視野で計測できます。
カメラ本体による広範囲な熱画像データ撮影が可能

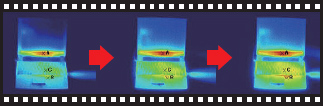

SDカードにデータを直接書き込むダイレクトリアルタイム記録
分かりやすい可視像と熱画像の並列表示・重ね合わせ表示 etc
小さな対象物の測定に適した10cm～短焦点測定
| 基本性能 | 測定温度範囲 | -40℃～1500℃ |
|---|---|---|
| 温度分解能(NETD) | 0.06 at 30℃（S/N改善時） | |
| 温度指示精度 | R1:-20～+60℃、R2:-40～+120℃、R3:0～+500℃、R4:350℃～1500℃ R1,R2,R3：±2℃又は読み値の±2%の大きい方 R4：レンジフルスケール±2%以下（at350℃,60Hz）※1 |
|
| 検出器 | UFPA（2次元非冷却センサ） | |
| 有効画素数 | 320(H)x240(V) | |
| 測定波長 | 8～14μm | |
| フレームタイム | 60Hz(通常) / 8.5Hz(海外持出可能機器) | |

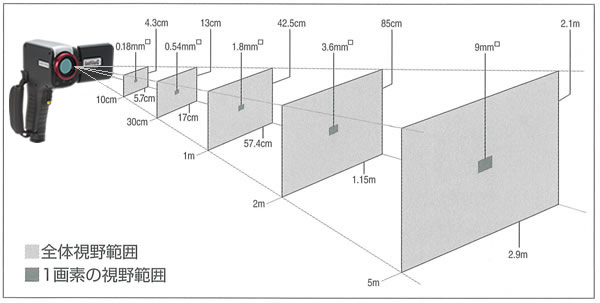

| 測定視野角 | 32°(H) x 24°(V)標準レンズ(fl=14mm)使用時 | |
| 空間分解能 | 1.78mrad | |
| 測定距離範囲 | 10cm～ ∞(標準レンズ搭載時)温度精度保証は30cm～ | |
| データ深度 | 14bits | |
| 操作・画質改善 | オートフォーカス | 有 |
| 温度スケール設定 | オート / マニュアル | |
| 操作支援表示 | 設定項目・各種機能・状況をアイコン表示 | |
| 多言語表示 | 16言語対応 | |
| 補正機能 | 放射率補正、距離補正、環境反射補正、バックグランド補正 | |
| アベレージング | 有 | |

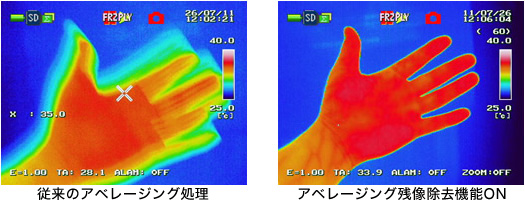

| アベレージング残像除去機能 | 有 | |
| フィルタリング | 有 | |
| エッジ強調 | 有 | |
| 表示機能 | 熱画像 / 可視画像合成表示 | 熱画像・可視画像合成、熱画像・可視画像並列表示 |
| カラーパレット | レインボー、アイリス、輝度カラー、ホットアイアン、ホットブラック、ホットホワイト | |
| 階調変更 | 256,16,8階調 | |
| 多画像表示 | 9画像表示 | |
| デジタルズーム | ×1～4倍 | |
| 測定機能 | 多点温度表示 | 中心・最高または最低（自動追尾）可動5点 |
| 多点放射率補正 | 5点 | |
| 放射率逆算機能 | 有 | |
| 2点間温度差 | 有 | |
| 放射率テーブル機能 | 20種類の放射率テーブルを登録済み | |
| 指定領域内温度解析機能 | 指定領域(BOX 5個)内のMAX温度・MIN温度・AVE温度を表示 | |
| プロファイル | 水平、垂直 | |
| イベントトリガ保存 | モード： アラーム音、アラーム表示、振動アラーム・色アラームON / OFF、判定温度設定、外部アラーム出力 | |
| データ保存 | 記録媒体 | SDカード、SDHC対応 |
| 動画 | 有(10fps)SDカードへの格納 記録レート：10.5.2.1Hz、フレーム数：最大6000 |
|
| 静止画 | 温度データ付JPEG、 14bits | |
| インターバル記録 | 赤外画像 3s ～ 60min 熱画像自動記録 | |
| アラーム記録 | 有 | |
| インターフェース | USB | マスストレージ機能 |
| アラーム 出力 | 無電圧接点信号出力 | |
| ビデオ出力 | NTSC / PAL切替(LCDとの同時使用は不可) | |
| その他 | レーザポインタ | 有(ON / OFF, 赤色クラス2、PSC適合品) |
| 可視カメラ | CMOSカメラ 200万画素 | |
| LEDランプ | 有（ON/OFF） | |
| 音声メモ | 30s録音 / 再生 | |
| テキストメモ | 最大128文字SDカードより読み込み熱画像に貼付 | |
| 表示装置 | 3.5型カラー液晶モニタ(320 x 240) チルト機構、輝度調整機能付 |
|
| 電源 | バッテリ | 専用バッテリパック(2,500mAh)駆動時間 4時間 |
| AC電源(ACアダプタ) | AC100V ～ 220V, 50 / 60Hz | |
| 消費電力 | 4.3W(typ) | |
| 環境条件 | 動作環境温度 / 湿度 | -15℃ ～ 50℃、90%RH |
| 振動 / 衝撃 | 29.4m/s2（3G） / 294m/s2（30G） | |
| EMC | CE適合(クラスA) | |
| 防塵・防沫構造 | 保護等級 IP54相当 | |
| 外形寸法 | 約H：212mm x W：75smm x D：138mm(突起部含まず) | |
| 質量 | 約800g ※バッテリ含む | |
| 標準構成品 | G120EX | 本体(レンズキャップ・リストバンド、SDカード(2GB)付)、ACアダプタセット（ACアダプタ、電源ケーブル×2）、バッテリーパック×2、バッテリ充電器セット（充電台、電源ケーブル）、USBケーブル、PCソフトウェア、収納ケース、取扱説明書 |
|---|---|---|
| G120EX(8.5Hz)海外持出可能機器 | 本体(レンズキャップ・リストバンド、SDカード(2GB)付)、ACアダプター、（ACアダプタ、電源ケーブル×2）、バッテリーパック×2、バッテリ充電器セット（充電台、電源ケーブル）、変換プラグ×2、USBケーブル、PCソフトウェア、収納ケース、取扱説明書（日本語/英語） |
