InfRec Thermo GEAR G120(日本アビオニクス(旧NEC Avio赤外線テクノロジー))

InfRec Thermo GEAR G120(日本アビオニクス(旧NEC Avio赤外線テクノロジー))

熱画像パノラマ撮影機能、バイブレーションアラーム機能搭載!

 世界初!熱画像パノラマ撮影機能!バイブレーションアラーム機能!マルチアングル液晶で撮りやすく、高画質・高機能を兼備えた革新的サーモグラフィ。

機種名 InfRec Thermo GEAR
型番 G120
メーカー名 日本アビオニクス(旧NEC Avio赤外線テクノロジー)

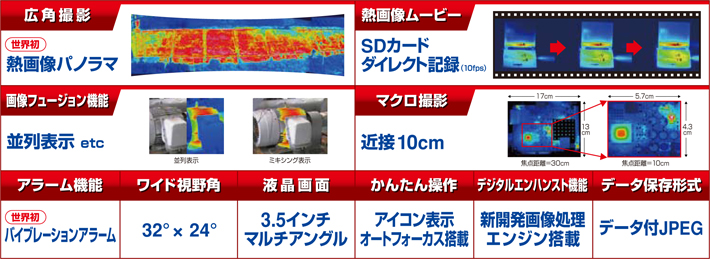

 特長



広角撮影

  世界初!熱画像パノラマ

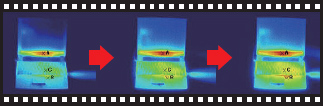

熱画像ムービー

  SDカードダイレクト記録(10Hz)



画像フュージョン機能

  並列表示 etc



マクロ撮影

  近接10cm



その他

  • ・世界初!バイブレーションアラーム機能搭載。
  • ・32°×24°のワイド視野角。
  • ・3.5インチマルチアングル液晶画面。
  • ・アイコン表示オートフォーカス搭載で簡単操作。
  • ・新開発画像処理エンジン搭載のデジタルエンハンスト機能。
  • ・データ付きJPEG形式でデータ保存。



 PCソフトウェア InfReCアナライザ NS9500 Lite

    熱画像パノラマ合成
  わかりやすいメニューとアイコンでかんたん操作を実現した熱画像処理・レポート作成プログラムです。



特長

  • ・かんたんレポート作成(MS-WORD / MS-EXCEL形式)。
  • ・熱画像・可視画像の合成表示。
  • ・熱画像減算処理機能。
  • ・熱画像パノラマ合成機能。
  • ・ラインプロファイル表示。
  • ・最高温度・最低温度・ピーク温度解析。

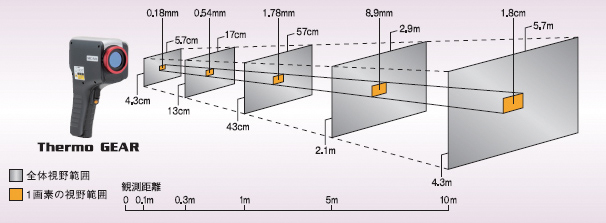

 測定距離と視野の大きさ(標準14mmレンズ)

測定距離と視野の大きさ(標準14mmレンズ)




 仕様

機種 G120
基本性能 測定温度範囲 −40℃~+500℃
温度分解能(NETD) 0.08℃ at 30℃(60Hz)
温度指示精度 ±2℃または読み値の±2%の大きい方(環境温度40℃にて)
検出器 UFPA
有効画素数 320(H)x240(V)
測定波長 8~14μm
フレームタイム 60Hz
測定視野角 32°(H) x 24°(V)標準レンズ(fl=14mm)使用時
空間分解能 1.78mrad
測定距離範囲 10cm ~ ∞(標準レンズ搭載時)温度精度保証は30cm~
データ深度 14bits
操作・画質改善 オートフォーカス
レベル/センス/スパン設定 オート / マニュアル
操作支援表示 設定項目・各種機能・状況をアイコン表示
多言語表示 16言語対応
補正機能 放射率補正、距離補正、環境反射補正、バックグランド補正
アベレージング
メジアンフィルタ
エッジ強調
表示機能 熱画像 / 可視画像合成表示 熱画像・可視画像合成、熱画像・可視画像並列表示
カラーパレット レインボー、アイリス、輝度カラー、ホットアイアン、ホットブラック、ホットホワイト
階調変更 256,16,8階調
多画像表示 9画像表示
デジタルズーム x1~4倍
測定機能 パノラマ撮影機能 有(スキャン合成)
多点温度表示 5点
多点放射率補正 5点
放射率逆算機能
2点間温度差
指定領域内温度解析機能 指定領域(BOX 5個)内のMAX温度・MIN温度・AVE温度を表示
プロファイル 水平、垂直
温度サーチ機能 最高温度/最低温度をサーチ、各位置を自動表示
アラーム機能 モード: アラーム音、アラーム表示、振動アラーム(G120のみ)・色アラームON / OFF、判定温度設定、外部アラーム出力
データ保存 記録媒体 SDカード、SDHC対応
熱画像動画 有(10fps)SDカードへの格納
記録レート:8.5Hz、フレーム数:最大6000
静止画 温度データ付JPEG
インターバル保存 赤外画像 3s ~ 60min 熱画像自動記録
イベントトリガ保存
インターフェース USB マスストレージ機能
アラーム 出力 無電圧接点信号出力
ビデオ出力 NTSC / PAL切替(LCDとの同時使用は不可)
その他 レーザポインタ 有(ON / OFF, 赤色クラス2、PSC適合品)
可視カメラ CMOSカメラ 200万画素
LEDランプ
音声メモ 30sec録音 / 再生
テキストメモ 最大256文字SDカードより読み込み熱画像に貼付
表示装置 3.5型カラー液晶モニタ(320 x 240)
チルト機構、輝度調整機能付
PCソフトウェア NS9500LT(機能限定版) 標準付属
標準付属品 ハードケースx1、バッテリーパックx1、バッテリーチャージャーx1、ACアダプタx1、
リストバンドx1、SDカードx1、USBケーブルx1、取扱説明書x1
電源 バッテリ 専用バッテリパック(2,500mAh)駆動時間 4時間
AC電源(ACアダプタ) AC100V ~ 220V, 50 / 60Hz
消費電力 4.3W(typ)
環境条件 動作環境温度 / 湿度 -15℃ ~ 50℃, 90%RH
振動 / 衝撃 29.4m/sec2(3G) / 294m/sec2(30G)
EMC CE適合(クラスA)
防塵・防沫構造 保護等級 IP54相当
外形寸法 約H:212mm x W:75mm x D:138mm(突起部含まず)
質量 約800g ※バッテリ含む



 構成品

標準構成品 本体(レンズキャップ・リストバンド、SDカード(2GB)付)、ACアダプタセット(ACアダプタ、電源ケーブル)、バッテリーパック×2、バッテリ充電器セット(充電台、電源ケーブル)、USBケーブル、PCソフトウェア、収納ケース、取扱説明書
 ※対応OS:Windows7まで
