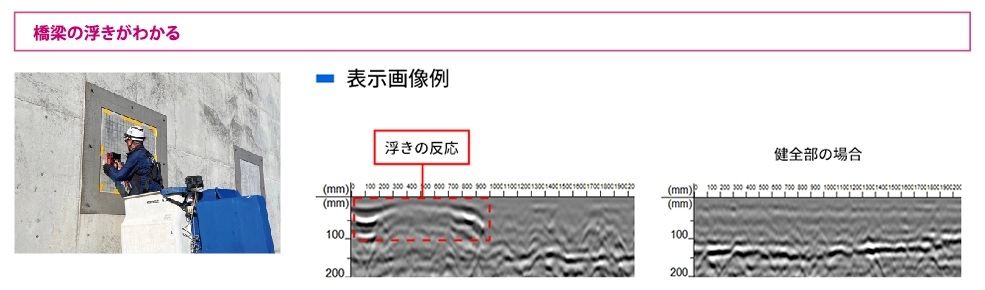

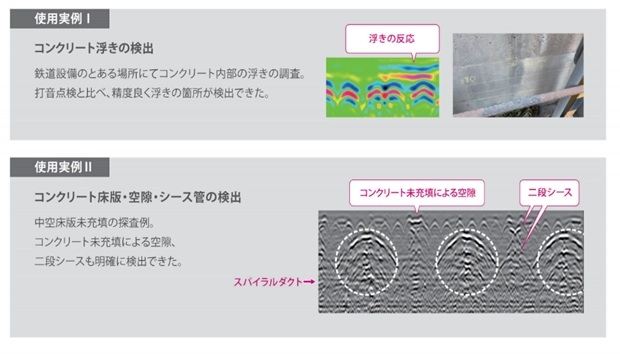

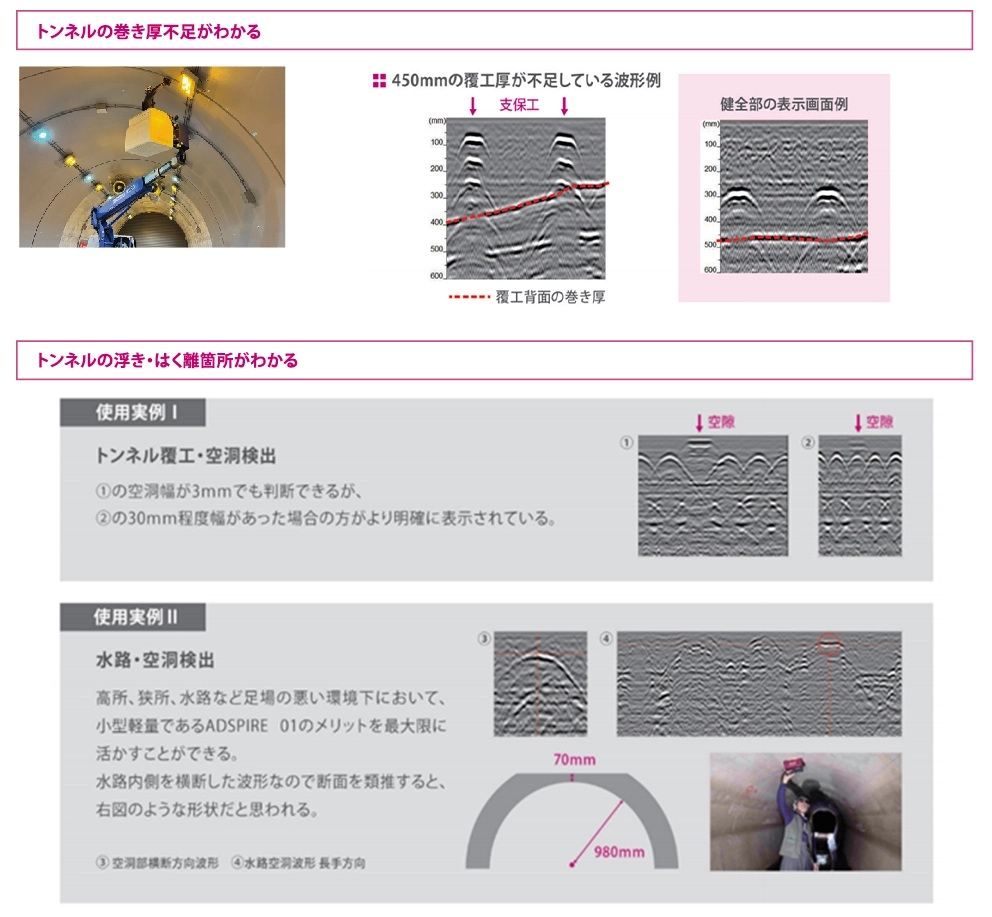

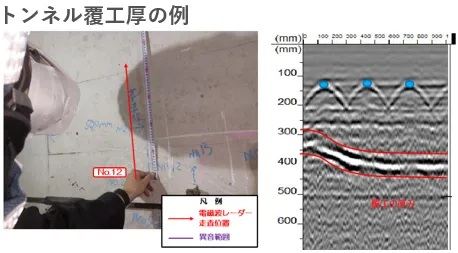

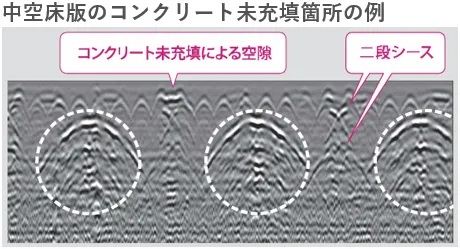

高いレーダー技術力とと最先端ディジタル信号処理を搭載し、低ノイズ、高分解能を実現！ADSPIRE 01は、コンクリート構造物内の鉄筋だけでなく、浮きや豆板など様々なターゲットの探査・調査に適した"次世代型の電磁波レーダー法の装置"です。 NJJ-200(K)シリーズの特長や使いやすさはそのままに、調査のさらなる効率化が期待できます。 また、2024年4月に国土交通省の「点検支援技術性能カタログ」へ掲載されています。（令和7年4月継続中） |
||||||
|

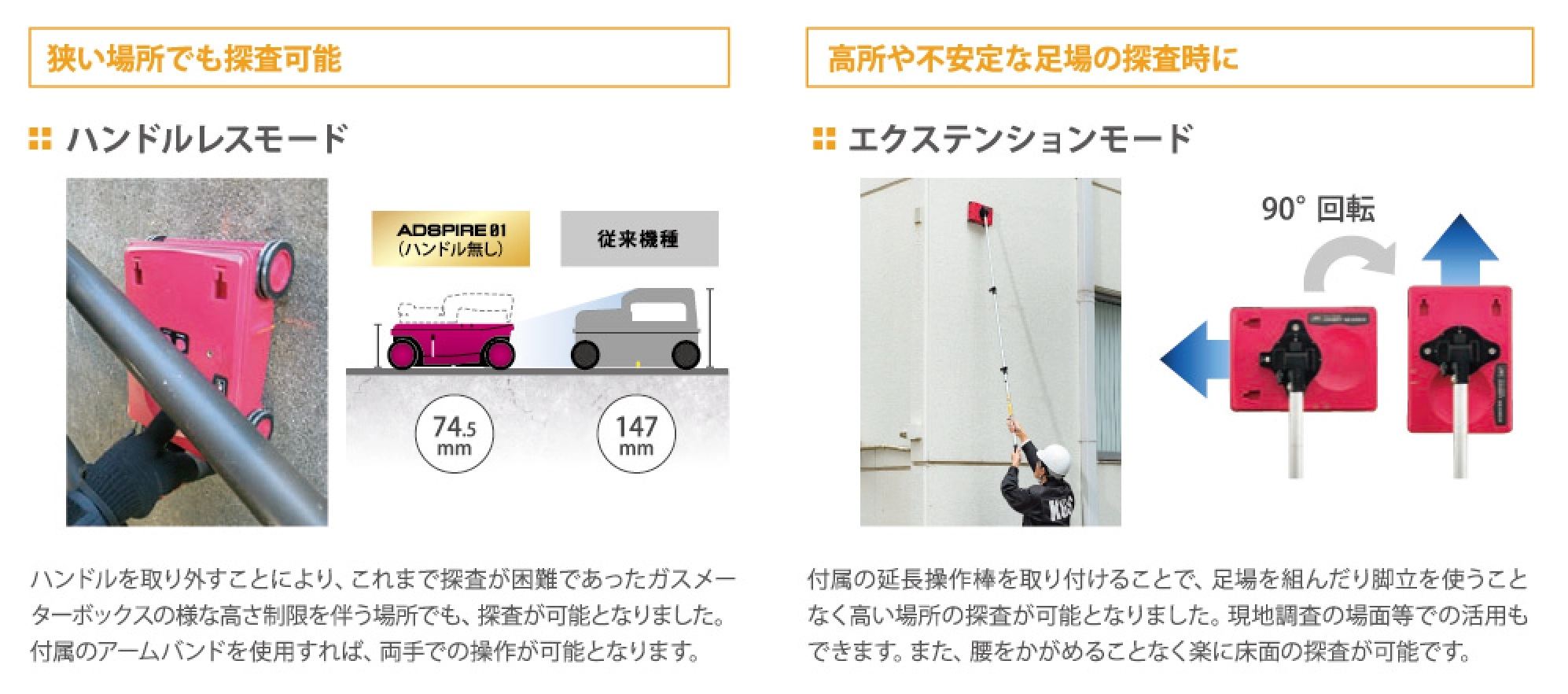

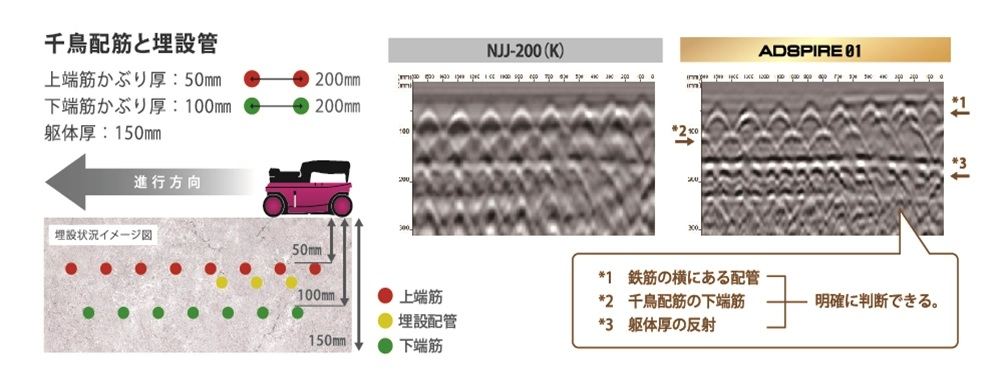

||||||
| 測定方式 | 電磁波レーダ方式 |
|---|---|
| 周波数帯域 | 700MHz～3500MHz(中心周波数：2100MHz) |
| 探査対象物 | 鉄筋・埋設管(鉄管、塩ビ管、CD管等)・空洞・ジャンカ等 |
| 深度レンジ | 0～684mm ※比誘電率が6.2の時(コンクリートの材齢が数年経過した一般的な状態 |
| 測定深さ分解能 | 浅モード・標準モード：約1mm、深モード：約2mm |
| 水平分解能 | 深度75mm未満にある探査対象物：75mm以上 深度75mm以上にある探査対象物：深度以上の間隔 ※標準コンクリートでの実測値(深度：鉄筋のあき＝1：0.2以上) 深度75mm時、鉄筋のあき15mmの鉄筋を判別可能 深度175mm時、鉄筋のあき40mmの鉄筋を判別可能 |
| 水平方向距離分解能 | 2.5mm |
| 走査距離測定性能 | 装置の最小読み取り数値：2.5mm以下 走査距離の測定精度：移動距離500mmの範囲で±2.5mm、かつ500mmを超える場合は移動距離に対しての誤差は±0.5％ |
| かぶり厚さの測定精度 | かぶり厚さが10～200mmの範囲で誤差が±5mm、又は電磁波伝播時間誤差が±0.1ns、200mmを超える場合は±10mm |
| 表示モード | Bモード(垂直断面図)、BAモード(垂直断面図、反射波形表示)、Cモード(3Dデータの平面画像) |
| 画像処理 | 探査時：リアルタイム自動表面波処理、リアルタイムマニュアル減算処理、浅部フィルター、バック処理(平均+自動感度、自動感度、平均、OFF) 非探査時：ユーザー表面波処理、減算処理、マニュアル表面波処理、平均波処理、ピーク処理、原画再生処理、自動感度調整 |
| 表示画面 | スマートフォン、タブレットPCによる |
| 比誘電率の設定範囲 | 2.0～20.0 (0.1ステップ) |
| 最大走査速度 | 約80cm/s 速度超過ブザーあり(探査モード設定「U倍速」時) |
| 制御機能 | 図面マーカ(最大297点 99点×3グループ)、バッテリー容量表示、画面縦横切替表示、鉄筋自動検出機能、鉄筋検出アシスト機能 |
| データ保存機能 | 付属のスマートフォン、タブレットPCの本体内蔵メモリにデータを保存 メモリ容量2GB使用時に約150本のデータを保存可能(20mの探査データをバイナリ形式で保存時) |
| 使用温度範囲 | 0～50°C(付属のスマートフォンを除く) |
| 電源 | 専用バッテリー |
| 連続使用時間 | 7時間以上(バッテリー満充電時、付属のスマートフォンを除く) |
| 防塵・防滴構造 | IP54カテゴリー2 |
| 対応OS | Android(TM) 4.2以上 |
| 寸法 | ハンドル装着時：149(W)×207(D)×134.5(H)m(車輪を含む) ハンドル脱着時：149(W)×207(D)×74.5(H)m(車輪を含む) |
| 質量 | 980g(バッテリー、ハンドル部を含む。スマートフォンを除く) |
| 部材厚信号レベル | NJJ-200と比較して、部材厚の信号レベルが約4倍に向上 |
| 仕様項目 | 緑ライン | 赤ライン |
|---|---|---|
| 光源 | 可視光半導体レーザー532nm | 可視光半導体レーザー635nm |
| モジュール数 | CONE Module1個 | 4個 |
| レーザー出力 | クラス2M | クラス1M |
| レーザーライン：1mW 以下 | ||
| 自動補正機能 | 電子水準センサー方式 | |
| 制御機能 | モーター制御方式 | |
| レーサーライン指示精度 | 度 ±1mm/7m | |
| 水平ライン距離 | ±2mm/30mm | |
| 電源 | リチウムイオンバッテリー（3400mAh） | |
| 連続使用時間 | 緑ラインのみ点灯:約11時間 | 赤ラインのみ点灯：約22 時間 |
| 2色ライン点灯：約8時間 | ||
| サイズ/重量 | 110mm×134mm / 1.4kg（バッテリー含む） | |
| 動作温度範囲 | -5℃～+40℃ | |
| 標準構成品 | 本体、ハンドル部、ストラップ、バッテリー×2、充電器、ACケーブル(充電器用)、スマートフォン、USBケーブル、ACアダプター(スマートフォン用)、大型タイヤ×4、ソフト(ReportMaker200)、プロテクトキー、取扱説明書(本体)、取扱説明書(RC埋設探査機 操作編)、取扱説明書(大型タイヤ)、取扱説明書(ReportMaker200)、収納ケース |
|---|
| ＮＪＪ－２００延長操作棒 MPBC48442 | 延長操作棒、収納ケース |
|---|---|
| ハツリ作業安全装置 SHL | 本体、バッテリー、ACアダプター、三脚(調整ねじ×6付)、収納ケース |
