騒音振動レベル処理器 SV-76（リオン）

　 特長

● 2チャンネルデータを同時処理
　騒音規制法、振動規制法、および騒音に係わる環境基準により定められた測定方法により騒音、振動レベルのデータ処理、記録が同時に2チャンネルまで自動測
　定可能。


● マスタスレーブ方式による連動動作で多チャンネル同時測定
　マスタスレーブ方式により、SV-76を複数台同期して3点以上の同時測定が可能。
　またリモートコントロール端子によりレベルレコーダーを同期して、本器が測定中アナログ記録可能。


● 測定開始、測定終了は月、日、時、分まで任意設定、設定後は全自動測定


● 測定条件は任意設定とプリセットの2系統選択
　中央値等5値およびLeq、Lmax、Lmin、累積度数曲線、度数分布を測定。


● 商用電源使用時に内蔵電池で停電補償動作
　マンガン乾電池で約8時間、アルカリ乾電池で約30時間、バッテリーユニットDP-11で約15時間、DP-1240で約41時間動作。


● レベル波形記録、レベル波形表示
　サンプリング間隔0.1秒、最大10分間のレベル記録。

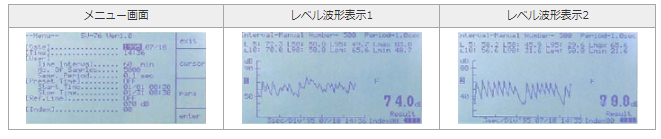

　 液晶パネル画面

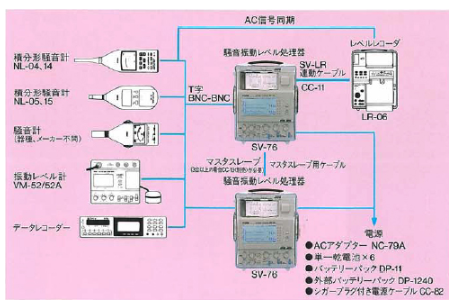

　 システム図

　 仕様

測定機能	時間率レベル（L5、L10、L50、L90、L95）、最大値（Lmax）､最小値（Lmin）､パワー平均値（Leq）
サンプル数	50、100、500個 メニュー設定により、100～9,900の間を100個単位で設定可能
サンプル周期	0.5、1.5秒。Leq、Lmax、Lminは10ミリ秒固定 メニュー設定により、0.1～9.9秒の間を0.1秒単位で設定可能
測定間隔	15、30、60分 メニュー設定により、1～99分の間を1分単位で設定可能
タイマー機能	測定開始時刻、測定終了時刻を設定可能
ポーズ	測定の一時停止機能あり
測定範囲	0～130dB
レベルレンジ	10dBステップ、8段 0～60、0～70、10～80、20～90、30～100、40～110、50～120、60～130
入力端子	BNCコネクター、2入力、インピーダンス約100kΩ、不平衡
周波数範囲	1～12,500Hz±1dB
動特性	F（FAST）、S（SLOW）、VL
検波特性	真の実効値（True RMS）
表示器	液晶ドットマトリクス（256×128ドット）、バックライト付き　120×60mm
表示内容	【瞬時値 】表示周期0.8秒 【レベル波形】 ダイナミックレンジ80dB、分解能1dBただし、2入力表示の場合は2dB 【演算値】 時間率レベル（L5、L10、L50、L90、L95）、最大値（Lmax）、最小値 　　　　　（Lmin）、パワー平均値（Leq） 　　　　　 ただし、2入力表示の場合は演算値を表示しない 【時計】 現在の西暦年下2けた、月・日・時・分を表示 　　　　 リチウム電池（CR-1／3N）でバックアップ 【測定条件】 測定間隔、サンプル数、サンプル周期を表示 【動特性】 F、S、VLを表示 【電池の残量】 4段階で表示 【警告】 OVER：増幅器飽和時に約1秒表示 　　　　 UNDER：フルスケール値－70dBを下回る時に約1秒表示 【インデックス】 数字2けた（00～99）
プリンター	ラインサーマルプリンター、巻取器付き
記録紙	57mm（幅）×25m（長さ）、ロール式（RP-45）
印字速度	400ドットライン/秒
印字内容	時間率レベル（L5、L10、L50、L90、L95）、最大値（Lmax）、最小値（Lmin）、パワー平均値（Leq）、最大100個の瞬時値、累積度数曲線および度数分布
連動機能	複数のSV-76の同期（マスタスレープ方式） レベルレコーダとの同期
インタフェース	各種スイッチ、測定条件の設定、および測定結果の読み出し
使用温湿度範囲	0～50℃、90％RH以下
電源	単1形乾電池×6、ACアダプター
寸法	約250（W）×120（H）×320（D）mm
重量	約3kg

　 構成品

標準構成品	本体、アクリルカバー、記録紙、ACアダプター(NC-79A)、ACアダプター用コード、BNC-BNCコード、三又端子、付属品ケース、収納ケース、取扱説明書

　※対応最新OS:WindowsXP
