UM-300G2-S型：ローラー等に適用
UM-300G2-D型：油圧ショベル等に適用

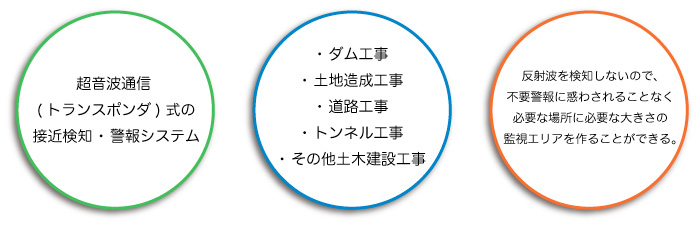

　 特長

　　　　

　 検知機能

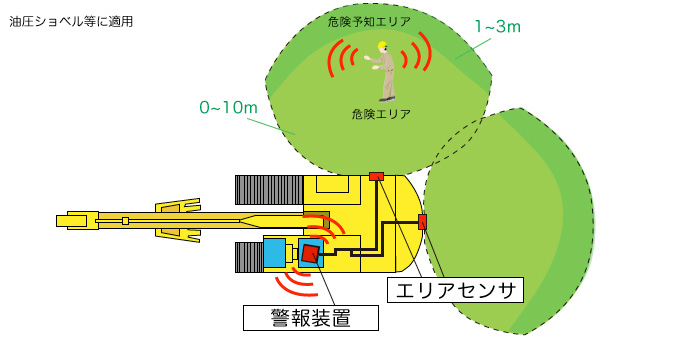

○危険エリアと危険予知エリア

　　　　　　　　　　　

  　構成品

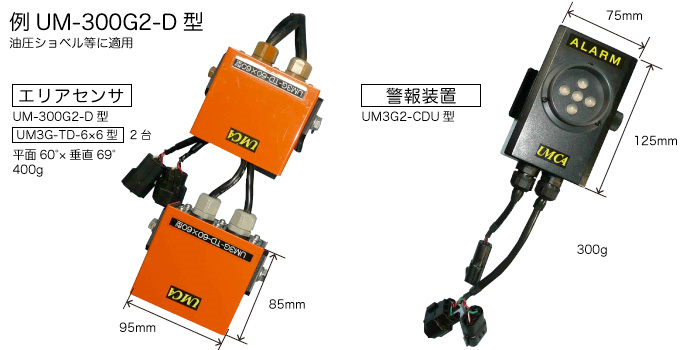

○警報装置・エリアセンサ

　　　　

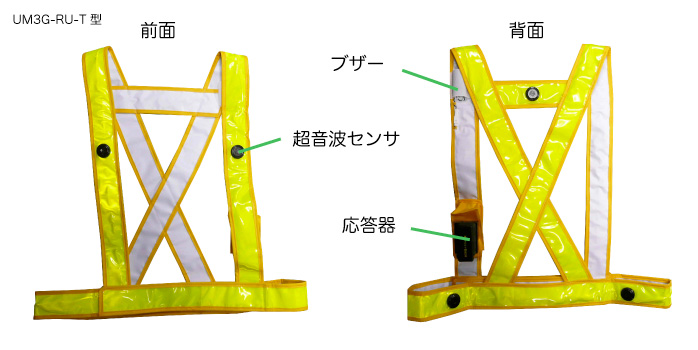

○作業員(応答装置)Vチョッキ型(オプション)

　　　　　

　

　 仕様

型式	UM-300G2-S型	UM-300G2-D型
重機	ローラー等に適用	油圧ショベル等に適用
監視エリア	(UM3G-TD-3×6)1台 / 平面30°×垂直60° 重機後方	(UM3G-TD-3×6)2台 / 平面60°×垂直60° 重機後方と側面
監視エリアの距離（m）	危険エリア：3m,4m,5m,6m,8mまたは10m の中から選択する。 (危険エリア内でレスポンサを検知した時、運転者と作業員の両方に警報を発信) 危険予知エリア：1m,2mまたは3mの中から選択する。（危険エリアの外側に形成） (危険予知エリア内でレスポンサを検知した時、作業員に対してのみ警報を発信)
監視エリアの幅 （代表特性例）	距離4mの位置で監視角度　約180° （エリアセンサUM3G-6×6型を2台使用）
警報	車両側：ブザー（82dBA／1m以上）とLEDランプ。危険エリアの作業員を検知した時、LEDの表示が緑色の点灯から赤色の点滅に変わる。 「危険エリア検知時に無電圧接点信号を1回路出力可能（オプション）」(接点容量：最大30V.DC, 1A) 作業員側レスポンサ：ブザー脈動音（85dBA/10cm以上）
電源（V.DC）	車両側装置：車両電源12Vまたは24V, 5W以下 作業員用装置：2.2V〜3.2V, 0.5W以下（単４乾電池２本／寿命約２週間）
耐環境性能	使用温度範囲：−20℃〜＋60℃ 振動：5〜100Hz,10G 衝撃：30G／11ms 小雨・小雪で使用可 エアーノズル等に類する雑音の影響あり

　 構成品

標準構成品	警報装置(UM3G2-CDU/マグネット付2個)、電源ケーブル(UM3G-PC2/3m2芯/シガーソケット)、エリアセンサ×2(UM3G-TD-60×60/マグネット付各2個)、センサケーブル(UM3G-SC-3/3m 3芯)、センサケーブル×2(UM3G-SC-5/5m3芯)、収納ケース、取扱説明書

　 オプション品

オプション品	レスポンサ(UM3G-RU-TL/たすき Vチョッキ)
