地上型3Dレーザースキャナ S-3180V（PENTAX）
鮮明で幅広いダイナミックレンジをもつHDRカラー画像と柔軟性に富んだ多彩なスキャニング方法をサポート
対象物と環境に合わせた測定レンジ搭載で、3次元座標データを現場で効率的に取得することが可能。
|
| 機種名 |
地上型3Dレーザースキャナ |
| 型番 |
S-3180V |
| メーカー名 |
PENTAX |
|
|
|
特長
高速スキャニング 1,016,027点/秒
最大測定レートが1,016,027点/秒の世界最速の３Ⅾレーザスキャナのひとつです。
非常に高速なスキャニングにより、現場での作業を効率的に実施することができます！！
最大測定範囲187ｍ
3次元の点群座標を短時間・広範囲(～187m)取得
写真のようなフルカラーの点群データ
本スキャナで取得したデータは、レンジノイズが極めて少なく、高精度な点群データが記録されます。
測定が困難な地表面や長距離の場合でも最高品質のデータの保存が可能です。
解像度 / クオリティ設定
スキャンデータ取得時には、４種類の品質レベルと7種類の解像度を組み合わせることができます。
目的に応じて、最適な設定の選択ができ、プレスキャンデータを範囲指定することにより、より高密度のデータを短時間で取得することも可能です。
高解像度カラーディスプレイ
ユーザーはスキャン築後にさまざまな画像表示でデータを表示することができます。
レーザークラス１
1.5μｍの波長を持ちレーザークラス１に準拠しており、高い安全性を確保しています。
素早い軌道！
電源スイッチを入れてから約30秒で起動します。
●地上型レーザスキャナとは
スキャナから照射されたレーザによって対象物の位置情報を3次元点群データで取得する計測技術です。
- ・取得した点群データは立体で記録
- ・点群座標情報(X,Y,Z)から寸法計測、体積・面積の計算が可能。
- ・変状前後データを比較することが可能。

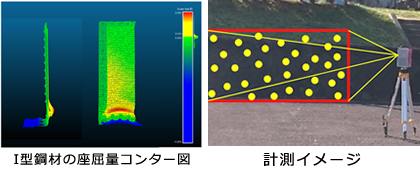

変位・変状の有無
- ・外力による経年変化の計測が可能
- ・変状の有無の把握(コンター図で視覚化)
-
補修・補強工事等の計画

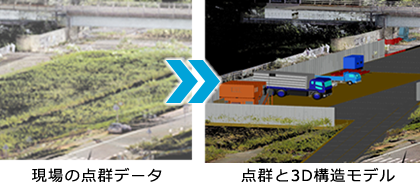

- ・点群データと3D構造モデルの活用で施工計画の検討・立案
- ・3次元の空間情報で土量計算や重機・工法の干渉チェック
-
記録
- ・原爆
- ・原発
- ・戦争等の遺構物の記録
- ・世界遺産
- ・地震
- ・火災
- ・竜巻
- ・津波等の災害の記録
- ・建物の修復前後の記録
仕様
○S3180-V
| 安全クラス |
クラス１ |
| 1.5μm |
| レーザー波長 |
| ビーム径 |
約3.5mm(距離0.1m)
|
| 測定距離 |
0.3m～187.3m
|
| 最小誤差 |
≦1mm(50mまで)
|
| データ取得レート |
最大1,016,000点/秒
|
| 測定範囲 垂直/水平 |
320°/360°
|
| 角度解像度 垂直/水平 |
0.0004°/0.0002°
|
| 精度 垂直/水平 |
0.007°rms/0.007°rms
|
| スキャニング速度 |
≦50r/sec最大
|
| パノラマ撮影枚数 |
４２枚 |
| パノラマ解像度 |
８０メガピクセル |
※気象条件や大気の状況、測定対象物の反射率と表面の状態によって異なる場合があります
※対象物の状態（反射率など）によっては数値が異なることがあります。
※用途に応じて必要な設定を選択する必要があります。
○レンジノイズ（r.m.s）
| 距離 |
ターゲット黒 14％ |
ターゲットグレー 37％ |
ターゲット白 80％ |
| 10ｍ |
0.4mm |
0.3mm |
0.2mm |
| 25ｍ |
0.6mm |
0.4mm |
0.3mm |
| 50ｍ |
2.2mm |
0.8mm |
0.5mm |
| 100ｍ |
10mm |
3.3mm |
1.6mm |
○角度 測定ユニット
| 垂直/水平 測定可能範囲 |
320° / 360° |
| 解像度 垂直/水平 |
0.0004° / 0.0002° |
| 精度 垂直/水平 |
0.007° / 0.007° r.m.s |
| 回転速度 |
≦50 rps最大 |
○スキャン設定 - 時間（分)
| 角度解像度設定 |
画素/360° |
点間ピッチ10m |
Low |
Normal |
High |
Premium |
| Preview |
1,250 |
50.3mm |
--- |
0:26 |
---- |
---- |
| Low |
2,500 |
25.1mm |
0:26 |
0:52 |
1:44 |
---- |
| Middle |
5,000 |
12.6mm |
0:52 |
1:44 |
3:22 |
6:44 |
| High |
10,000 |
6.3mm |
1:44 |
3:22 |
6:44 |
13:28 |
| Super high |
20,000 |
3.1mm |
3:28 |
6:44 |
13:28 |
26:56 |
| Ultra high |
40,000 |
1.6mm |
---- |
13:28 |
26:56 |
53:20 |
| Extremely high |
100,000 |
0.6mm |
---- |
81:00 |
162:00 |
---- |
構成品
成
品
| 標準構成品 |
本体（S-3180V）、USBコネクタキャップ、クリーニングセット、取扱説明書、簡易取扱説明書、キャリーケース、プロテクトキー（レーザーコントロール用）、
バッテリパック、バッテリ充電器、イーサネットケーブル、ACアダプタ、ACアダプタ用ACケーブル、USBメモリ、（取扱説明書、レーザーコントロール）、シガーライター用電源ケーブル、本体用電源ケーブル、アクセサリボックス |
※解析業務も行っております。お気軽にお問い合わせください。
