2軸の高勾配、長距離、長時間を可能にした建設現場を選ばない便利な1台X軸±10％、Y軸−5～＋25％の2軸の勾配設定範囲で急勾配にも対応しました。使用範囲が直径800m、85時間の長距離・長時間稼働です。何度でも同じ施工面を再現するクローズドループ構造により高再現性を実現。 |
||||||
|
||||||
メーカー従来製品比、最大15％勾配設定範囲拡大を実現しました。
X軸：±10％ Y軸：－5＋25％

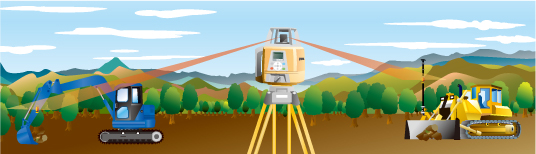

メーカー従来製品と比較して約15％到達距離を拡大しました。1.3倍もの作業面積でご使用いただけます。
使用範囲：直径800m
環境に優しい低消費電力設計により、使用時間が飛躍的に向上しました。電池交換や充電の手間が大幅に削減されます。
トータルステーションにも使われている信頼の高精度エンコーダーシステムを応用したクローズドループ構造により、高い再現性を実現し
ました。何度でも同じレーザー施工面を再現するため、仕上がり面が均一で信頼のおける作業が行えます。
精度：±10″
無線到達距離300m、双方向無線を採用し、常にリモコンで本機の状態を確認することができるため異常をすぐに察知することができます。

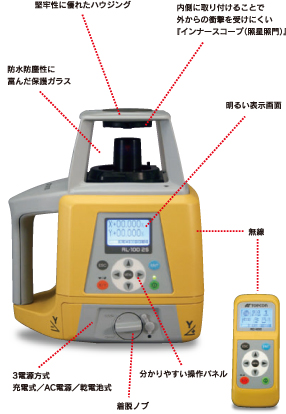

基本設定をグラフィック表示することにより、直感的な操作が可能になりました。リモコンRC-400にもレーザー本体と共通の表示が出るた
め、すべての作業を手元で操作、確認が可能です。
基本的にはレーザーセンサー背面にあるクランプで固定をします。
一例として、キャッチクランプ等で重機に単管を抱かせ、その単管にレーザーセンサー背面のクランプを固定させた実績などがございます。
なお単管等のご用意はお客様ご自身でお願いしています。
| 精度 | ±10” | ||
|---|---|---|---|
| 自動整準範囲 | ±5° | ||
| 測定範囲（直径） | 800m | ||
| 光源 | 685nm | ||
| 出力 | 2.5mW | ||
| 回転数 | 300／600／900r.p.m. | ||
| 勾配設定範囲 | X | -10～＋10％ | |
| Y | -5～＋25％ | ||
| レーザー安全基準 | JISクラス3R | ||
| バッテリー使用時間 | 約85時間（アルカリ乾電池） | ||
| 耐水性および耐塵性 | JIS C 0920 保護等級IP66（耐塵形・耐水形）に準拠 | ||
| 使用温度範囲 | －20～＋50℃ | ||
| リモコン | 無線：双方向2.4GHz無線、通信距離：300m、耐環境性：IP66 | ||
| 寸法 | 174（L）×218（W）×253（H）mm | ||
| 重量 | 約3.6kg | ||
| 検出幅 | 250mm | ||
|---|---|---|---|
| 検出方向 | 360゜ | ||
| 受光範囲 | 800m（直径） ※1 | ||
| 検出分解能 ※2 | モード1 | ±3mm | |
| モード2 | ±6mm | ||
| モード3 | ±15mm | ||
| モード4 | ±30mm | ||
| オングレードマッチング機能 | 有り（オングレード位置変更可能幅150mm） | ||
| 鉛直LEDインジケータ | 有り | ||
| LED輝度 | 自動調整 | ||
| インターフェース | RS-485 CAN（J1939） |
||
| ワイヤレス | 有り | ||
| リモートディスプレイ接続 | RD-100W（20m） | ||
| 電源 | アルカリ形単2乾電池×4 | ||
| 使用時間 | アルカリ乾電池：約80時間（無線使用時約40時間） | ||
| 取付可能ポール | 丸パイプ45～51mm | ||
| 使用温度範囲 | -20～＋50℃ | ||
| 耐水性および耐じん性 | JIS CO920 保護等級IP66（耐じん形、耐水形）に準拠 | ||
| 寸法 | 330（H）×158（W）×85（L）mm（クランプ部含まず） | ||
| 重量 | 2.3kg（乾電池含む） | ||
| 標準構成品 | 本体、受光器(ホルダー付き)、収納ケース、取扱説明書 |
|---|
| オプション | 本体(LS-B110W)、リモートディスプレイ(RD-100W･レーザーセンサー)、取扱説明書 |
|---|
