ノンプリズムトータルステーション GM-105F / 107F(トプコン)

ハイエンドクラスの新設計EDM!
土木・測量向け基本プログラムを標準搭載しています。

お問い合わせの際は、
・105F(精度5")
・107F(精度7")
の2タイプからご指定下さい。

機種名 ノンプリズムトータルステーション
型番 GM-105F/107F
メーカー名 トプコン


  特長

土木・測量基本プログラムを標準搭載

● Construction - 建設
  • 横断測量
     対辺測定により、点間の高低差が簡単に観測できます。
     また、ノンプリズムモードであれば短時間に広範囲にわたる多数の変化点を観測できますので作業時間を短縮できます。
  • 杭打ち
     ガイドライトにより、プリズムマンが測設方向上に素早く立つことができ、効率の良い測設を行うことができます。
  • 丁張り
     座標測設機能を活用すれば、横断方向上に器械を設置しなくても、素早く正確に丁張りを設置できます。


● Survey - 調査
  • 座標測定
     座標測定により測点の3次元座標管理が可能となり、路線、レイアウトなど様々な座標計算を利用した機能が利用でき生産性が大幅に向上します。
  • 境界・区画測量
     面積計算により土地面積などを簡単に計算できます。またオフセット計算により実際に測れない円柱(電柱など)の中心点などを算出することもできます。
  • 現況測量
     トリガーキー(測距ボタン)により、トータルステーションをのぞいたまま、素早く放射観測が行えます。
  •  また、長距離測距により器械の盛り替え回数も減り作業時間が短縮できます。



早く効率の良い作業が可能

● ハイエンドクラスの測距能力を実現した新設計EDM採用
 精度を必要とする基準点測量やノンプリズムモー ドでの横断測量の計測範囲拡大に効果的です。

測距精度(プリズムモード) 測距範囲(ノンプリズムモード)
GM-105F/107F 1.5mm+2ppm 1,000m
従来品 2.0mm+2ppm 500m


● 視準しながら測距ができるトリガーキーが素早い観測
 側板部にトリガーキーを搭載。微動ねじを使い視準しながら、ボタン1つで測距が行えます。視準作業の多い杭打ちや丁張り設置作業、現況測量等の効率が向上
 します。


● 一目で移動方向が分かるガイドライトが素早い測設
 移動方向を緑と赤の2色のLEDでガイド!どなたでも簡単に測設ライン上に移動できます。


優れた耐久性や操作性

● 強靭な耐環境性能
 劣悪な現場環境でも十分耐えうる防塵防水性能JIS保護等級IP66をクリア。使用温度範囲-20℃~60℃を達成し、あらゆる環境で性能を発揮します。


● 長時間駆動
 1つのバッテリー(BDC70)で約28時間※駆動できますので、バッテリー交換せずに4日間の作業が可能です。
 ※EDMエコモードオン時


● 夜間作業に便利なイルミネーションキー
 キーボタンが発光しますので、夜間でも見やすく間違えることなく作業が可能です。


● 安心の大容量メモリ
 大容量内部メモリを搭載、50,000 点までの記録を可能にしました。32GBまでのUSBメモリにも対応しました。



  データコレクタ FC-500(オプション)

  • ・直射日光の下でも見やすい高解像度ディスプレイ搭載と優れた耐環境性能
  • ・IP68とMIL-STD-810G規格に準拠した高性能CPU
  • ・連続使用20時間大容量バッテリーを採用

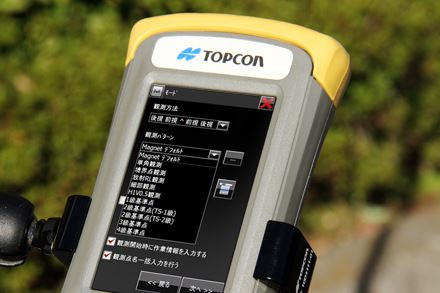

直射日光の下でも見やすい高解像度ディスプレイ搭載

 太陽光の下でも見やすい高解像度・ワイド画面WVGAのディスプレイを採用しています。屋外での視認
 性を確保し、スムーズに作業が行えます。

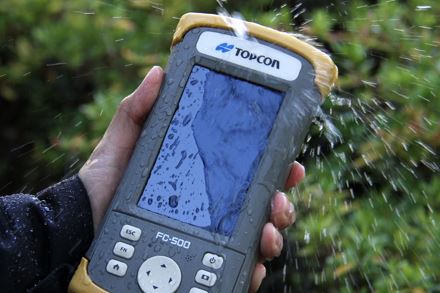

 過酷な現場環境に耐えうるよう設計された、堅牢性の高い製品です。
 耐環境性能は保護等級IP68に適合し、防塵防水共に最高ランクを実現しています。さらに米国軍用規格
 MIL-STD-810Gによる耐衝撃、振動、高温、高湿といった試験にもクリアしており、現場を選ばず威力
 を発揮します。

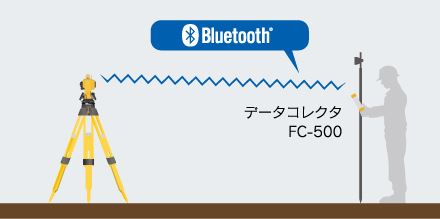

長距離データコミュニケーション

 Bluetoothクラス1搭載機器と、100m※の長距離通信が可能です。
 ※機器間の障害物その他の環境条件により、変化する可能性があります。



高性能CPU 1GHzプロセッサ搭載

 高速1GHzのプロセッサーと512MBのRAM、8GBのフラッシュストレージを搭載し、快適操作を実現しています。ストレージは、マイクロSDHC カードを使用
 することで、40GBまで増量する事が可能です。※
 ※32GBのマイクロSDHCカード使用した場合。


データコレクタFC-500用ソフトウェア NETIS登録番号:KT-170034-VE

● 基本観測
 対回・単角観測、測設・検測、交点・面積計算、面積分割


● MAGNET Field
 簡易横断測量


● 監督さん.V
 中心杭・幅杭計算、横断・丁張、測設・新設点設置、TS出来形観測



  仕様

タイプ GM-105F GM-107F
国土地理院 測量機種登録 2級Aトータルステーション 3級トータルステーション
望遠鏡
倍率/分解力 30x / 2.5"
その他 全長:171mm、対物有効径:45mm(EDM部:48mm)
像:正像、視野1°30 ′(26m/1,000m)
最短合焦距離:1.3m、十字線照明装置:輝度調節:5段階
測角部
最小表示 5" / 10" 10" / 20"
精度 ※1 5" 7"
2軸自動補正機構 / コリメーション補正 液体式2軸傾斜センサー、補正範囲±6' / 補正あり / なし
測距部
レーザー出力 ※2 ノンプリズムモード:クラス3R
反射シート・反射プリズムモード:クラス1
測定可能範囲(気象条件通常時 ※3 ノンプリズム ※4 0.3 ~ 800m(気象条件良好時 ※5 : 1,000m)
反射シートターゲット ※6/※7 RS90N-K:1.3 ~ 500m、
RS50N-K:1.3 ~ 300m、
RS10N-K:1.3 ~ 100m
プリズム5型 1.3 ~ 500m
プリズム2型 1.3~ 5,000m( 気象条件良好時 ※5: 6,000m)
最小表示 精密測定 / 高速測定 : 0.0001m / 0.001m ( 選択可)
トラッキング測定 / 路面測定 : 0.001m / 0.01m ( 選択可)
精度 ※3/※8
(精密測定)
ノンプリズム時 ※4 (2+2ppm×D)mm ※9
反射シート使用時 ※6 (2+2ppm×D)mm
反射プリズム使用時 ※10 (1.5+2ppm×D)mm
測距時間 ※5/※11 精密測定:0.9秒以下(初回 1.5秒以下)
高速測定:0.6秒以下(初回 1.3秒以下)
トラッキング測定:0.4秒以下(初回1.3秒以下)
OS・操作部・データ記録・通信部
オペレーティングシステム Linux
操作パネル ディスプレー グラフィック対応ドットマトリックスLCD(192 × 80 ドット)
バックライト/ コントラスト調整機能付き
キーボード 28キー、バックライト付き
配置 正反両側配置 片側配置
トリガーキー あり(側板部)
データ記憶装置 内部メモリー 約50,000点
対応外部メモリー USBフラッシュメモリー(32GBまで)
インターフェース RS-232C規格準拠、USB2.0(Type A、USBメモリーのみ対応)
Bluetooth無線機能 送信出力:クラス1.5
最大通信距離:約10m ※12
諸般
ガイドライト ※13 クラス1LED(赤626nm / 緑524nm)
視認可能範囲:1.3 ~ 150m
中心エリア視認幅:4'(0.12m/100m)
レーザーポインター ※13 ON / OFF 選択可
レベル検出装置 電子気泡管(グラフィック) 6'/内円上
円形気泡管(整準台部) 10' / 2mm
求心望遠鏡 正像、倍率3x、最短合焦距離0.5m(底板より)
整準台 センタリング式
防塵・防水性能/使用温度範囲 IP66(JIS C0920:2003)準拠 / -20~ +60℃
寸法(突起物含まず) 183(W)× 181(D)× 348(H)mm 183(W)× 174(D)× 348(H)mm
機械高 192. 5mm (整準台取付面より)
236mm +5/-3mm( 着脱式:整準台底面より、センタリング式:三脚取付面より)
質量(整準台、バッテリー含む) 約5.5kg
電源
バッテリー 充電式Li-ion電池 BDC70
連続使用時間(20℃)※14 約28時間 ※15
プログラム
標準搭載 REM測定、三次元座標測定、後方交会、杭打ち測定、放射観測、対回観測、オフセット測定、対辺測定、面積測定、路線計算、交点計算、Point to line
 ※1 JIS B 7912-3:2006準拠、JSIMA:101:2002適用区分AまたはB準拠。
 ※2 JIS C 6802:2014 準拠
 ※3 気象条件通常時:もやがわずかで視程が約20km、適度な日差しでかげろうが弱い。
 ※4 反射率90%のコダックグレーカード白色面を使用し、測定面照度が30,000lx.以下の場合。
   なお、ノンプリズム測定時の測定可能範囲・精度・測距時間は、測定対象物  の材質・反射率及び周囲状況により変化します。
 ※5 気象条件良好時:もやがなく視程が約40km、曇っていてかげろうがない。
 ※6 測距光が反射シートに対し上下左右30°以内にあたっていること。
 ※7 +50 ~ +60℃の気温下では、反射シートの測定可能距離が変化します(RS90N-K:1.3 ~ 300m、RS50N-K:1.3 ~ 180m、RS10N-K:1.3 ~ 60m)。
 ※8 JIS B 7912-4:2006、JSIMA 102:2006適用区分A準拠。
 ※9 測定距離:0.3 ~ 200m
 ※10 定数0のプリズム使用の際、10m以下の測定時には正対させること。
 ※11 気象条件良好時、補正なし、EDMエコモードオフ時、斜距離、絞り適正時の最短測定時間。
 ※12 通信機器間付近に障害物が無く、電波発信・妨害・電波障害の発生する場所が近くにないこと。
    近くを走行する自動車による通信の遮断や発生するノイズの影響の無いこと。また、天候が雨天の場合を除く。
 ※13 レーザー照準装置とガイドライトは、同時に作動しません。
 ※14 温度を含めた使用環境により変化します。
 ※15 EDMエコモードオン時、30秒ごとに精密単回測距。




  構成品

標準構成品 本体、バッテリー(BDC70)、急速充電器(CDC68)、USBメモリー、収納ケース、取扱説明書



  オプション品

オプション品 データコレクタ(監督さんV) FC-500
 ※ご選択いただいた商品タイプによって、オプションがつけられない場合がありますので、詳しくはお問い合わせください。
