ハイスピードカメラ/カラー Miro eX4（ノビテック/セルミック）

ハイスピードカメラ/カラー Miro eX4（ノビテック/セルミック

こちらの製品は取扱い終了致しました。

高速現象可視化が可能なハイスピードビデオカメラ

　SELMIC/Phantom Miro eX4は、高度な高速度撮影テクノロジーをデジカメサイズのボディに集約し、高速現象可視化が可能なハイスピードビデオカメラです。撮影速度が800×600画素で1,200コマ/秒、最高11万コマ/秒の高速度撮影が可能です。高感度ISO4800（モノクロ）のセンサーを採用し、より低照度での撮影が可能となり、メモリ内蔵の小型カメラヘッドは汎用PCにイーサネット経由で接続するだけで、ソフトウェアで撮影から再生、画像処理、解析、保存、ファイル変換までがWindows環境で容易に操作可能です。さらに、撮影部背面にはタッチパネル液晶モニタを搭載し、設定から撮影、スロー再生までカメラのみでの操作も可能です。
機種名 ハイスピードカメラ/カラー
型番 Miro eX4
メーカー名 ノビテック、セルミック
お見積り請求はこちらお問い合わせはこちら


　 特長

デジカメ感覚で手軽に撮影

　手のひらサイズの筐体に画像記録用メモリ、タッチパネル液晶モニタ、バッテリ、CFカード
　スロットを備え、一般的なビデオカメラやデジタルカメラのように初めてハイスピードカメ
　ラを使用する方でも簡単に操作が行えます。
　背面のタッチパネルモニタで感覚的に操作ができ、撮影後すぐにスロー画像の確認が行えそ
　の場でCFカードへ画像を保存できます。



高感度センサーで大掛かりな照明不要

　従来のハイスピードカメラは、高速撮影のために多くの光量が必要でした。
　Miro eXは高感度センサーを採用し、従来のような大掛かりな光源を必要としません。



最高11万コマ/秒の高速撮影

　本体は小型ですが、SVGA（800×600画素）で、1,200コマ/秒、最高で11万コマ/秒の高速
　撮影が可能です。
　製造工程の不具合検査から、研究開発、スポーツ分野まで幅広い用途にご使用頂けます。



動きを検知して自動撮影 モーショントリガー

　外部トリガーによる撮影が行えない場合でも、画面上において何らかの動きを検知すると自
　動的にカメラが撮影を行うモーショントリガー機能を搭載。検知エリア、検知感度は変更可
　能で、様々な撮影対象に対応できます。動きを検知した前の現象を記録したり、検知後の現
　象を記録したり、トリガー位置の設定も可能です。



動きを数値化する 解析機能

　付属のコントロールソフトウェアで、カメラコントロールはもちらん画像処理、解析、ファイル変換まで行え
　ます。指定点をクリックするだけで撮影画像から距離、速度、加速度、角度、角速度等の数値データを表示で
　き、CSVファイルでの出力も可能です。

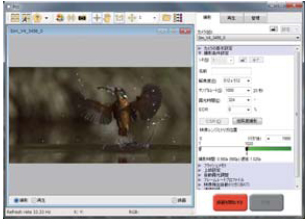

PCからの遠隔操作、日本語対応

　最新のカメラ制御ソフトウェア「PCC」はマルチ言語に対応し、日本語、英語の表示言語選択が可能です。
　使いやすいGUI設計に加え、日本語対応により、世界最先端のカメラを容易に扱えるようになりました。
　マルチウィンドウにも対応し、画像の複数表示、同期再生が可能です。



その他主要機能

  • ・SR-CMOS 800×600ピクセル
  • ・撮影速度 フルフレーム1,200コマ/秒、最高110,000コマ/秒
  • ・高速電子シャッター 最短2マイクロ秒
  • ・バッテリ（脱着式）、タッチパネル液晶モニタ搭載
  • ・メモリ容量 1GB、2GB、4GB
  • ・イーサネット コントロール
  • ・感度ISO/ASA 1,200カラー



　 用途

製造現場

　・問題発生時の原因、改善効果が目で見て確認できます。
　・不良原因の特定、解決に必要な時間・工数を削減できます。
　・不具合解決で、技術者の勘に頼っていた部分を根拠付けすることができます。



学術研究

　・燃焼、流体、噴霧、衝撃波、キャビテーション、破壊、X線、風洞などの様々な高速現象の
　　可視化に利用できます。
　・撮影画像の数値解析を行うことで、理論値と実測値の比較検証を行うことができます。
　・学術的に確立されていない新しい理論を裏付ける証拠となります。



製品開発

　・製品試験において、試験条件と結果しか分からなかったものが、試験の「過程」を把握でき、
　　開発スピードが向上します。
　・設計理論値と実際の数値の比較検証が行えます。
　・製品性能を評価するツールの一つになります。



スポーツ

　・バイオメカニクス分野における運動解析のツールとして使用でき、トレーニング方法の向上
　　が行えます。
　・複数台のカメラの同期撮影で、動きの3次元解析が行えます。
　・スポーツ用品開発において、新製品と従来品の違いを目で見て比較できます。



その他

  • ・機械
  • ・チップマウンタ
  • ・マイクロチャンネル
  • ・ワイヤーボンディング
  • ・マイクロバブル
  • ・リフロー
  • ・微小生物血流



　 仕様

画素数 800×600ピクセル
最高撮影速度 1,200コマ/秒（フルフレーム）、11万コマ/秒（分割フレーム）
濃度階調 モノクロ8ビット、RGB各8ビット
感度 ISO/ASA 4,800　モノクロ、ISO/ASA 1,200　カラー
メモリ容量 1GB、2GB、4GB
露光時間 最短2マイクロ秒
露光機能 EDR露光機能、自動露光調整機能
メモリ分割記録 最大4分割
ネットワーク 10/100イーサネット
トリガー 立上り、立下り、接点　1フレームごとに設定可能
レンズマウント Cマウント
シャッター速度 最短2μs
記録枚数(フルフレーム) 標準　4,400枚（3.6秒）、最大　8,800枚（7.3秒）
モニタ 3.5インチ タッチパネル液晶モニタ
フラッシュメモリ CFカードスロット
モーショントリガー 標準搭載
バッテリ 着脱式バッテリ
外部トリガー入力 TTLパルス、接点、離点
外部同期入力 TTLパルスに同期して露光、周波数の変動に対応
外部同期出力 TTLパルス
ビデオ出力 NTSC、PAL
寸法 11.2Wx7.9Hx8Dcm
重量 700g



　 構成品

標準構成品 カメラ本体、5BNC 外部リンクケーブル、イーサネットケーブル 5m、AC電源アダプター、Phantomソフトウェア、説明書
