エコーチップ550 硬さ試験機 equotip550

タッチスクリーンで簡単操作、オールインワンの硬さ試験ソリューション

  エコーチップ550は、幅広い硬さスケールに対応、更にコンパクトなポータブルモデルは現場・工場および試験室と測定場所を選びません。重量のある大型部品または取り付け済み部品の現場試験に最適です。

機種名 エコーチップ550 硬さ試験機
型番 equotip550
メーカー名 プロセク


特 長

 特長

エコーチップ550 硬さ試験機 equotip550

インパクト装置の交換により、多種多様な材質及び形状に対応できます。
エコーチップ550は、HL(リープ)の他にHV(ビッカーズ)・HB(ブリネル)・HR(ロックウェル)・HS(ショア)などの硬さに容易に対応出 来ます。
※ 測定値は、必要に応じて一般的なすべての硬さスケール (HV、HB、HRC、 HRB、HRA、HS) に自動的に変換されます。


・高解像度ディスプレイを採用しております。
・アイコンを用いる事でタッチスクリーン操作がさらに使い易くなりました。
・ユーザーインターフェイスも分かり易いデザインになりスムーズな操作が可能です。
・画面を覆うカバー付き 使わない時のモニターへの傷、汚れを防ぎます。
・試験精度±0.8μm、~±1.0HRCと高精度で再現性に優れています。
・あらゆる硬さ値に換算が可能です。(HRC,HRA,HR,HV,HB,HS)
・独自の換算曲線を組込むことができます。
・薄い部品にも使用可能。パイプや異形材などに適しています。

エコーチップ550 硬さ試験機 equotip550

エコーチップ550 硬さ試験機 equotip550

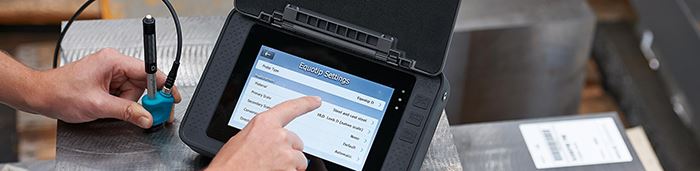

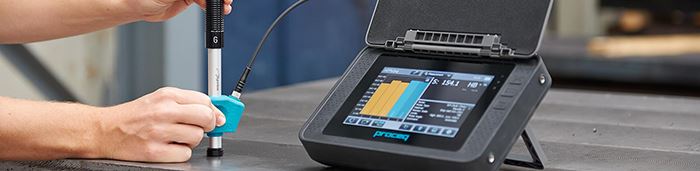

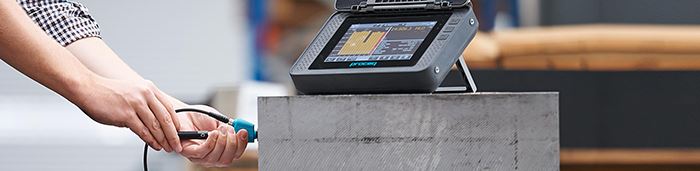

○新世代のEquotip 550タッチスクリーンユニットのご紹介
エコーチップ550 硬さ試験機 equotip550

・特殊筐体
 現場および過酷な環境での使用を念頭に設計(IP 54)

・保護されたハードウェア接続部
 プローブコネクター、USBホスト、USB機器およびイーサネット

・練り上げられたユーザーインターフェイス
 業界専門家がスムーズに操作できる設計

・タッチスクリーン機能
 高解像度ディスプレイでのシンプルで改善された操作性


 準拠規格

・ASTM A956 / E140 / A370
・ISO EN 16859 (publication upcoming)
・DIN 50156
・GB/T 17394
・JB/T 9378



 ガイドライン

・ASME CRTD-91
・DGZFP Guidline MC1
・VDI / VDE Guideline 2616 Paper 1
・Nordtest Technical Reports 99.12, 99.13, 99.36


 広範な硬さ試験用途に対応

・石油・ガス
 溶接、基材、HAZ・圧力容器・フランジ・パイプ・井戸水頭機器

・自動車
エンジンブロック・シャフト・パネル・ギア・ブレーキシステム

・航空宇宙
タービンブレード・ケース/筐体・パネル・鋳造品・着陸装置

・製造・機械
ロール試験・コイル・ウェッジ気密性・熱処理/鋳造・ワイヤ


  Leeb測定原理

Leeb硬さ原理は、動的(リバウンド)手法に基づいています。 硬い金属製試験チップを備えた衝撃体をバネの力で推進させ、試験片の表面にぶつけます。 衝撃体が試験面にぶつかると表面が変形し、運動エネルギーが失われます。 試験の衝撃およびリバウンド段階のそれぞれにおいて、衝撃体が表面から正確に同じ距離のときの速度viおよびvrの比較によって、このエネルギー損失が検出されます。 速度は、衝撃体に内蔵された永久磁石を使用して測定されます。この永久磁石によって、衝撃デバイスに正確に配置されたコイルに誘導電圧が生成され ます。 検出された電圧は、衝撃体の速度に比例します。 信号処理により、硬さ読み取り値が得られます。

エコーチップ550 硬さ試験機 equotip550


 インパクト装置

○D型インパクト装置

あらゆる製品の試験に最適な、D形インパクト装置が標準で付属されており、最も一般的に使用されるプローブです。ほとんどの用途に対応しており ます。
テストチップ径:φ3mm


○DL型インパクト装置(オプション)

歯底、コナー部、溶接個所の試験に最適です。
テストチップ径:φ3mm

※オプション品です。ご希望の際はお問い合わせください。



 仕様


型 番 D 型
測定範囲 1~999 HL
測定精度 ± 4 HL(800 HLで0.5 %)
分解能 1 HL、1 HV、1 HB、0.1 HRA、0.1 HRB、0.1 HRC、 0.1 HS、1 MPa(N/mm2
衝撃の方向 自 動補償
衝撃エネルギー 11.5 Nmm
衝撃体の質量 5.45 g(0.2オンス)
ボール圧子 タングステンカーバイド、径3.0 mm(0.12°)
使用温度 –10℃~50℃ (14°F~122°F)
試験ブロック < 500 HLD
~600 HLD
~775 HLD

○測定範囲
鋼および鋳鋼 Vickers HV 81-955
Brinell HB 81-654
Rockwell HRB 38-100
HRC 20-68
HRA -
Shore HS 30-99
Rm N/mm2 σ1 275-2194
σ2 616-1480
σ3 449-847
冷間加工工具鋼 Vickers HV 80-900
Brinell HB 21-67
ステンレス鋼 Vickers HV 80-900
Brinell HB 21-67
Rockwell HRB 46-102
HRC 20-62
鋳鉄、片状黒鉛GG Brinell HB 90-664
Vickers HV 90-698
Rockwell HRC 21-59
鋳鉄、球状黒鉛GGG Brinell HB 95-686
Vickers HV 96-724
Rockwell HRC 21-60
鋳造アルミニウム合金 Brinell HB 19-164
Vickers HV 22-193
Rockwell HRC 24-85
銅 /亜鉛合金(真鍮) Brinell HB 40-173
Rockwell HRC 14-95
CuAI/CuSn 合金
(青銅)
Brinell HB 60-290
精錬銅合金、低合金 Brinell HB 45-315

○試験片要件
表面仕上げ 粗さグレードクラスISO 1302 N7
最大粗さ深さRt
(μm / μインチ)
10 / 400
平 均粗さRa
(μm / μインチ)
2 / 80
最小標本質量 コンパクト形状
(kg / lbs)
5 / 11
保持体上
(kg / lbs)
2 / 4.5
板上に結合
(kg / lbs)
0.05 / 0.2
最小標本厚さ 未結合
(mm / インチ)
25 / 0.98
結合
(mm / インチ)
3 / 0.12
表面層厚さ
(mm / インチ)
0.8 / 0.03
試験面上の押し込み サイズ 300 HV、 30 HRC 直 径(mm / インチ) 0.54 / 0.021
深 さ(μm / μインチ) 24 / 960
600 HV、 55 HRC 直 径(mm / インチ) 0.45 / 0.017
深 さ(μm / μインチ) 17 / 680
800 HV、 63 HRC 直 径(mm / インチ) 0.35 / 0.013
深 さ(μm / μインチ) 10 / 400

○本体
ディスプレイ 7 インチカラーディスプレイ、800x480ピクセル
メモリ 内 蔵8GBフラッシュメモリ (最高で測定回数1,000,000回)
地域設定 メー トル単位と英国単位、多言語およびタイムゾーンをサポート
バッテリ動作時間 8 時間未満(標準動作モードの場合)
電源入力 12 V +/-25 % / 1.5 A
重 量
(ディスプレイ装置)
約1525 g(バッテリ込み)
寸 法 250 x 162 x 62 mm
最大高度 海 抜2,500 m
湿 度 < 95 相対湿度(%)、結露しないこと
使用温度 0°C~30°C(32°F~86°F)
(充電、測定器動作時)
0°C~40°C(32°F~104°F)
(充電、測定器電源オフ時)
-10°C~ 50°C(14°F~122°F)
(非充電時)
環 境 屋 内および屋外での使用に対応
IP分類 IP 54

○電源
モデル HK-AH-120A500-DH
入 力 100-240 V / 1.6 A / 50/60 Hz
出 力 12 V DC / 5 A
最大高度 海 抜2,500 m
湿 度 < 95%
使用温度 0~40°C
環 境 屋 内使用のみ




 構成品

標準構成品 表示装置、インパクトデバイス(D型)、接続ケーブル、ACアダプタセット、D型用テストブロック、サポートリング(D6)、サポートリング(D6a)、掃除用ブラシ、カップリングペースト、USBケーブル、ソフトウェア、取扱説明書、収納ケース
※対応OS:WindowsXPまで

オ プ

 オプション品

オプション
DL型インパクト装置
DL 型インパクト装置、接続ケーブル、サポートリング、DL型用テストブロック、DL型インパクト装置掃除用ブラシ
