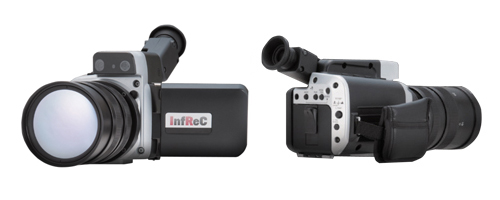

ズームレンズ搭載サーモグラフィ R300Z（日本アビオニクス)

　 特長

　レンズ交換なしで、広角～望遠ズーム（x0.5～2倍）を自在に。視野範囲(F.O.V.): 11～43°(H)

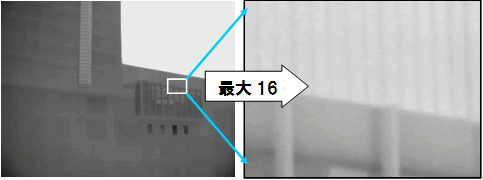

　※ デジタルズーム併用で最大16倍

• ・ズームレンズ（4倍）と、4倍デジタルズームを併用し最大16 倍まで拡大可能
• ・非冷却カメラ最高クラスの高温度分解能0.06℃を実現
• ・0.59mradの高空間分解能（40mm 望遠時）
• ・アベレージング（画質改善）時に発生する残像を除去し、高感度とリアルタイム性の両立を実現
• ・カメラ本体に「熱画像動画撮影機能（10fps）」を搭載。動きのある対象も確実に測定
• ・多彩な計測機能、異常温度検知に役立つアラーム機能、定点観測に便利なインターバル記録
• ・チルト機構付きLCDモニタに加え、屋外計測に便利な角度調整付きビューファインダーを搭載
• ・軽量化(メーカー従来比 約30%減)と優れた重心バランス
• ・PCソフトウェア NS9500Proを標準添付。解析からレポ－ト作成まで素早く簡単に。USB接続にてPCでのリアルタイム画像収録も可能。
• ・特別なソフトを使用せずに、PCで画像を閲覧できる「データ付JPEGフォーマット」を採用

　 ズームレンズの効果　

10mmの2倍広角撮影データから40mmの2倍望遠撮影データまでの比較

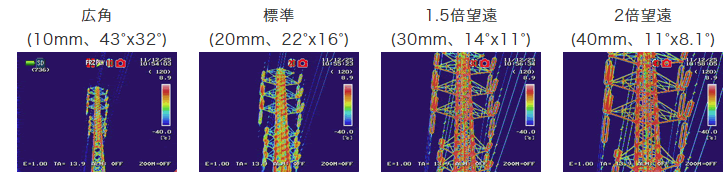

● 送電線鉄塔

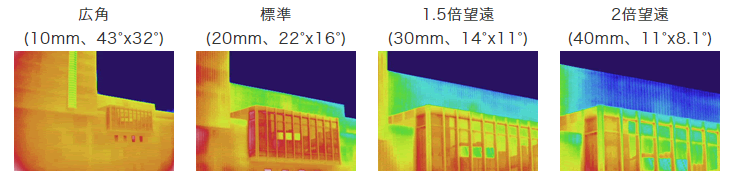

● ビル壁面

● 広角（10mm、43°×32°）・2倍望遠（40mm）×4倍デジタルズーム

　 画像改善処理機能

　エッジ強調のほか、平均化処理によるS/N改善、感度向上機能において、従来は動く被写体や望遠使用時の手ブレ
　により生じやすかった残像を除去・軽減するモードを追加しています。

　 オンライン対応PCソフトウェア NS9500PRO （標準付属）　

　計測→解析→レポート：フル機能のNS9500PRO。
　3ステップのナビゲートで、記録から解析・レポート作成まで簡単、自在に。

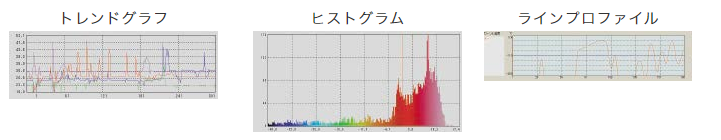

• ・指定した点・線や領域(BOX、円、多角形など)における最高・最低・平均温度、ヒストグラム、トレンドグラフなど表示・作成。
• ・レポート作成はExcel、Wordテンプレートで簡単に。熱・可視画像、グラフ、数値のレイアウト、雛形変更もできます。
• ・取得温度データは、BMP・JPEG・AVI画像、CSV・XLSデータ形式などに変換可能。
• ・対応OS：WindowsXP、WindowsVista（32bit）、Windows7（32/64bit）

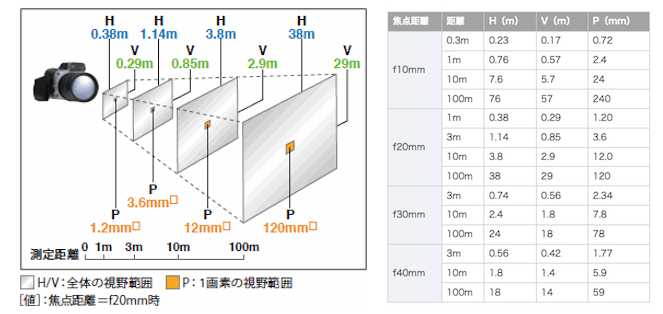

　 測定距離と視野の大きさ

　 仕様

● ズームレンズ搭載サーモグラフィ R300Z

機能		R300Z
基本性能
	測定温度範囲	-40°C～500°C
	温度分解能	0.06°C at 30°C,Range1
	温度指示精度	±2°C or ±2%rdg（ f10, f20, f40mm） ※1
	検出器	2次元非冷却センサ（マイクロボロメータ）
	有効画素数	320（H）×240（V）
	測定波長	8～12μm
	フレームタイム	60Hz
	焦点距離	f10mm	f20mm	f30mm	f40mm
	測定視野角 （H）×（V）	43°× 32°	22°x 16°	14°x 11°	11°x 8.1°
	空間分解能 （I.F.O.V.）	2.4mrad	1.2mrad	0.78mrad	0.59mrad
	測定距離範囲	30cm～∞	1m～∞	3m～∞
	データ深度	14bit
操作・画質改善	フォーカス	マニュアル
	レベル/センス/ スパン設定	オート/マニュアル
	多言語表示	16言語対応
	補正機能	放射率補正、距離補正、環境反射補正、バックグラウンド補正、基準ドリフト補正
	画質改善	有（アベレ－ジング残像除去機能有）
表示機能	熱画像/ 可視画像合成表示	熱画像・可視画像合成、熱画像・可視画像並列表示 ※2
	カラーパレット	レインボー、アイリス、輝度カラー、ホットアイアン、ホットブラック、ホットホワイト
	階調変更	8、16、256階調
	グリッド表示	有
	デジタルズーム	×1～4倍（0.1ステップ）
測定機能
	多点温度表示	10点（個別放射率補正可）
	放射率逆算機能	有
	2点間温度差	有
	指定領域内温度解析機能	指定領域（BOX5個）、内のMAX温度・MIN温度・AVE温度を表示
	ラインプロファイル	水平、垂直
	温度サーチ機能	最高温度/最低温度をサーチ、各位置を自動表示
	アラーム機能	アラーム音、アラーム表示、色アラーム、外部アラーム出力
データ保存	記録媒体	SDカ－ド、SDHC対応
	動画	有（10fps）、SDカード格納 記録レート：10.5.2.1Hz、フレーム数：最大6000
	静止画	温度データ付JPEG
	インターバル記録	赤外画像3s～60min、熱画像自動記録
	イベントトリガ記録	有（ 外部トリガ、およびアラーム設定条件連動）
インタフェース	USB	USB2.0（マスストレージ/画像転送）
	ワイヤードリモコン	有
	ヒデオ出力	NTSC/PAL切替
	アラ－ム出力/外部トリガ入力	有
その他
	レーザポインタ	有（ON/OFF、赤色クラス2、PSC適合品）
	可視カメラ	CMOSカメラ 310万画素 ※2
	LEDランプ	有 ※2
	音声メモ	30sec録音/再生
	テキストメモ	最大256文字SDカードより読み込み熱画像に添付
	表示装置	3.5型カラー液晶モニタ（320×240）チルト機構、輝度調整機能付、カラー液晶ビューファインダーチルト機構付
	PCソフトウェア	NS9500Pro（標準添付）
	標準付属品	キャリングケース、ACアダプタ、バッテリパック、バッテリチャージャー、 SDカード、USBケーブル、 ワイヤードリモコン、グリップベルト、 ネックストラップ、レンズキャップ、付属ソフトCD-ROM
電源	バッテリ	専用バッテリパック（駆動時間2時間）
	AC電源	AC100V～220V、50/60Hz
環境条件
	動作環境温度/ 湿度	－10°C～50°C、90%RH
	振動/衝撃	29.4m/sec2（3G）、294/sec2（30G）
	EMC	CE適合規格、適合（クラスA）
	防塵・防沫構造	保護等級　IP54相当
外形寸法		約H121mm × W105mm × D275mm（突起部含まず）
質量		1.9kg以下 ※バッテリ含む

　※1 レンズ焦点f30mmは+3°又は読み値の+3%のいずれか大きい方。
　※2 可視カメラの視野範囲、LEDライト照射範囲にレンズ鏡筒が一部影響します。


● オプション：サーモグラフィ用ラジコンヘリ HERI8-W7000F(R)

型式	HERI8W-7000F(R)
ローター	8個
サイズ(モーターピッチ)	700mm
機体重量(スキッド、ジンバル除く)	2500g
フライトタイム(搭載内容による)	10M(max)
移動距離	目視範囲
最大高度(法規内による)	250m
搭載重量(ペイロード)	3500g
自動離陸・着陸	○
フライト情報モニター	○
ボディ材質	アルミ、カーボン
GoHome	○
プロペラガード	○
搭載内容	カメラ、架線、LED
画像リアルタイム伝送	1200m,フルHI
オートパイロットシステム	○
外形寸法	使用時：W1000×D1000×H600 フォルディング時：W750×D750×H600

　 構成品

標準構成品	本体(R300Z/レンズキャップ、グリップベルト付)、ACアダプタセット(ACアダプタ、電源ケーブル)、バッテリパック×2(1つは本体装着済み)、バッテリ充電器セット(DE-975A/充電台、電源ケーブル)、SDカード(2GB)、カードリーダー、ショルダーストラップ、ワイヤードリモコン、USBケーブル、オンラインソフトウェア(NS9500Pro/CD-R)、標準添付ソフトウェア(CD-R、収納ケース、取扱説明書×2(本体・ソフトウェア)

　※対応OS:Windows7まで

　 オプション品

オプション	サーモグラフィ用ラジコンヘリ HERI8-W7000F(R)
