640×480画素の国際センサー搭載で、2000℃の高温レンジまで対応。

 国産640×480画素高分解能センサー搭載の高精細・高画質 赤外線サーモグラフィ装置。捉える細部、広がる可能性「最高水準の高画質」をより使いやすく。

機種名 高精細・高画質赤外線サーモグラフィ装置
型番 H2630
メーカー名 日本アビオニクス(旧NEC Avio赤外線テクノロジー)


 特長

国産センサー搭載

  • ・国内で全てのメンテナンスが可能。
  • ・EL申請手続き不要。


優れた基本性能

  • ・640×480画素。
  • ・最小検知温度差 0.04℃。


可視像合成機能

  • ・可視カメラ搭載。
  • ・熱画像と可視画像を重ね合せ表示。


優れた撮影補助機能

  • ・オートフォーカス。
  • ・LEDライト・レーザーポインタ搭載。
  • ・音声記録・メモ機能。


多彩な測定機能

  • ・リアルタイム多点放射率補正(H2630:5点)。
  • ・外部トリガー記録。


5.6インチ大型液晶モニター

  • ・LEDバックライトによる省電力。
  • ・屋外でも明るく見やすい。
  • ・180°反転表示機能搭載。


屋外での作業を軽減

  • ・バッテリー駆動 2時間。
  • ・IP54防塵・防沫構造。
  • ・質量を従来より200g軽量化。

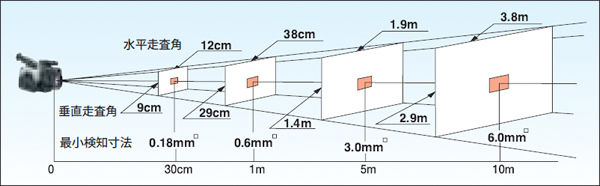

● 熱画像測定距離と視野の大きさ




 仕様

測定温度範囲 −40~+2000℃

レンジ1:−40~+120℃
レンジ2:0~+300℃
レンジ3:+200℃~+2000℃(表示範囲:0~+2000℃) ※弊社では標準装備
最小検知温度差 0.08℃以下(at 30℃、30Hz)画質改善時0.04℃以下(at30℃、∑16)
測定精度 ±2%または ±2℃のいずれか大きい方
検出器 国産2次元非冷却センサー(マイクロボロメーター)
測定波長 8~13µm
瞬時視野角 0.6mrad
焦点範囲 30cm~∞
視野角 水平21.7°×垂直16.4°
フレームタイム 1/30秒
表示装置 5.6型可動式カラー液晶モニター、ビューファインダー
画像データ画素数 640(H)×480(V)ドット
データ深度 14bits
S/N改善 ∑2、∑8、∑16
イベント出力 画面表示、アラーム音(ON/OFF)
インターバル計測 メモリーカードへの記録:インターバル時間 5~3600秒
イベント(トリガ)機能:有
熱画像・可視画像記録:インターバル時間 30~3600秒
放射率補正 有(0.10~1.00)・放射率テーブル有
環境温度補正 有(インターバルNUCを含む)
ユーザ設定保存 測定環境設定保存/再生(最大10登録可能)
バックグランド補正
距離補正
オート機能 フルオート(レベル、センス、フォーカス)、レベルトレース、オートゲインコントロール
熱画像/可視画像合成
可視カメラ 画素数:131万画素
焦点距離:30cm~∞
表示機能 表示色 カラー/モノクロ、ポジ/ネガ
ステップ 16、32、64、128、256階調
カラーセレクト レインボー/輝度/Shine/Hot iron/Medical/Fine
等温帯表示 1~4本(等温帯幅、表示位置可変)
多画像表示 12画像再生表示
180°反転表示
マルチセンス表示
WAVE波形表示 フリーズ時 XYライン波形表示
メニュー表示 日本語・英語 他9言語
画像処理機能 レベル/センス変更 多点温度表示(H2630:5点)、多点放射率補正(H2630:5点)、 2点間の温度差表示、Max/Min(ピークホールド機能)温度表示、アラーム(全画像又は枠指定)、 デジタルズーム(H2630:2・4倍)、BOX設定(最大5個)、 シャープネス(フリーズ)、メディアンフィルタ(フリーズ)、平均化フィルタ
メモ 文字、音声(各画像に30秒間)
記憶装置 表示項目 同一ファイルに可視画像・熱画像記録
熱画像 コンパクトフラッシュメモリーカード(SIX、BMP)
可視画像 コンパクトフラッシュメモリーカード(SIX、JPEG)
映像信号出力 NTSC/PAL、コンポジットビデオ信号、Sビデオ
汎用インタフェース IEEE1394a/RS-232C/USB2.0 or 1.1(マストレージ対応)
使用温度・湿度 −15~+50℃90%RH以下(結露させないこと)
保存温度・湿度 −40~+70℃90%RH以下(結露させないこと)
電源 DC+7.2V(公称)
消費電力 約9W(TYP)
バッテリー駆動時間 約2時間(環境温度20℃、LCDオン、スタンバイモード併用)
衝撃・振動 294m/s2 (IEC60068-2-27/JIS-C-60068-2-27)
29.4m/s2 (IEC60068-2-6/JIS-C-60068-2-6)
IP表示(保護等級) IP54(IEC60529/JISC 0920)
寸法 約110(W)×110(H)×210(D)mm(突起含まず)
重量 約1.5kg(バッテリー、LCD含まず)、約1.7kg(バッテリー、LCD含む)



 構成品

標準構成品 本体、ACアダプタセット(ACアダプタ、電源ケーブル)、バッテリパック×2、バッテリ充電器セット(充電台、電源ケーブル)、CFカード、カードアダプタ、ネックストラップ、撮影ライト、USBケーブル、Viewerプログラム(CD-R)、収納ケース、取扱説明書×2
 ※対応OS:Windows7まで
