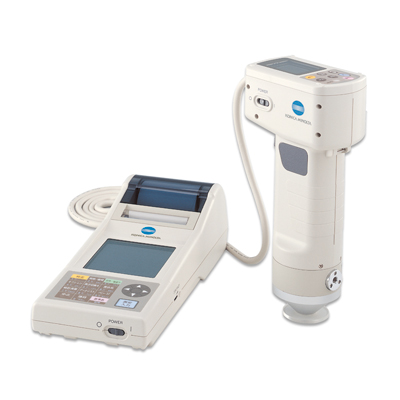

色彩色差計 CR-400（コニカミノルタ (旧コニカミノルタオプティクス)）

　 特長

• ・分かりやすいボタンの名称、携帯電話の文字入力方式
• ・高精度な器差・繰り返し性
• ・任意構成機能で更に高精度な測定が可能
• ・限界値設定による良否判定（合格/注意/不合格）
• ・多彩な表色系からの選択が可能
• ・グラフによる視覚的な色差表示
• ・大きくて見やすいバックライト付液晶表示画面
• ・経済的な充電式電池使用

リンゴの表面を測っちゃいました

　　CR-410で実際にりんごを測ってみると…
　　明度L*＝40.12, 彩度C*＝39.4（下グラフの点A）
　　「赤方向の濃く鮮やかな色」と言えそうです。

　 用途

　様々な製品の色管理に！

　測定ヘッドは単体で使用することも可能です。
　狭い場所や、携帯性を重視する用途にもご利用できます。

• ・塗装分野
• ・ゴム・プラスチック分野
• ・繊維・染色分野
• ・食品分野
• ・農林水産分野
• ・窒業分野
• ・住宅分野
• ・医学・医術分野

　 よくある質問

CR-400とCR-410の違いはなんですか？

Answer!

主な違いは「照明・受光光学系」と「測定径/照明径」です。

＜照明・受光光学系＞
　CR-400はD/0（拡散照明垂直受光方式）（JIS Z8722に準拠/正反射光含む）です。
　CR-410は大面積拡散照明垂直受光方式です。

＜測定径/照明径＞
　CR-400はΦ8mm/Φ11mmです。
　CR-410はΦ50mm/Φ53mmです。

CR-400は、明るい場所、暗い場所に関係なく測定ができますか？

Answer!

測定対象が平面で、測定箇所を色彩色差計の測定部で覆ってしまえる状況であれば、周りの明るさには影響されません。測定部に光が入ってしまったり、逆に光が漏れてしまう場合は 一定の条件での測定ができませんのでご注意ください。

CR-400で、手動平均測定はできますか？

Answer!

CR-400では手動平均測定はできません。自動平均測定のみ可能です。

CR-400で、測定データの保存は可能ですか？

Answer!

基準色は100データ、測定データは1000データまで測定ヘッドCR-40に保存可能です。また、データプロセッサDP-400を使用することで、2000データまで保存可能となります。測定ヘッドとデータプロセッサはそれぞれ異なる内容を保存可能です。

　 仕様

● 本体

照明・受光光学系	D/0（拡散照明垂直受光方式）（JIS Z8722に準拠/正反射光含む）
受光素子	シリコンフォトセル（3個）
表示範囲	Y：0.01～160.00％（反射率）
測定用光源	パルスキセノンランプ
測定時間	1秒
最短測定可能間隔	3秒
測定可能回数	約800回（アルカリ電池使用時）
測定径／照明径	φ8mm／φ11mm
繰り返し性	標準偏差ΔE*ab0.07以内（白色校正板を10秒間隔30回測定したとき）
器差	ΔE*ab：0.6以内 BCRAシリーズII 12色の平均値
観察条件	CIE2°視野等色関数近似：
観察光源	※ C、D65
表示	※ 色彩値、色差値、色差グラフ、合格/注意/不合格 表示
合否判定	※ 色差限界値（箱型/楕円形限界）
表色系・表色値	※ XYZ、Yxy、L*a*b*、ハンターLab、L*C*h、マンセル（C光源のみ）、CMC（I：c）、CIE1994、Lab99、LCh99、CIE2000、CIE WI・Tw（D65光源のみ）、WI ASTM E313（C光源のみ）、YIASTM D1925（C光源のみ）、YI ASTM E313（C光源のみ）
言語対応	※ 液晶表示（日本語、英語、ドイツ語、フランス語、イタリア語、スペイン語）
格納データ数	1,000データ（測定ヘッドとデータプロセッサは異なる内容を保存）
色差基準色	100データ
校正チャンネル	※ 20チャンネル（ch00：白色校正用、ch01～19：任意校正用）
表示部	バックライト付きドットマトリクス液晶（15文字×9行＋アイコン表示1行）
インターフェース	RS-232C準拠（データプロセッサ/パソコン接続） ＊：ボーレート：4800、9600、19200（bps）、但し出荷時は9600bpsに設定
電源	単4形アルカリまたはNi-MH電池4本または専用ACアダプター、AC100V（50-60Hz）
使用温湿度範囲	0～40℃、相対湿度85％以下、結露しないこと
保管温湿度範囲	－20～40℃、相対湿度85％以下、結露しないこと
その他	LCDバックライトON/OFF機能（ON時：操作キーまたは測定SW操作後30秒間点灯）
寸法	102（W）×217（H）×63（D）mm
重量	約550g（単4電池4本含む、RS-232Cケーブル除く）

　※ ※印は、データプロセッサ未接続時、またはデータプロセッサで未設定時に一部機能しないものを示します。


● データプロセッサ

型式	DP-400
表示範囲	Y：0.01～160.00％（反射率）
測定時間	※ 1秒
最短測定可能間隔	※ 3秒
測定可能回数	約800回（メーカー指定条件において）
観察光源	C、D65
合否判定	※ 色差限界値（箱型／楕型限界設定可）表示機能のみ
表色系・表色値	※ XYZ、Yxy、L*a*b*、ハンターLab、L*C*h、マンセル（C光源のみ）、CMC（I：c）、CIE1994、Lab99、LCh99、CIE2000、CIE WI・Tw（D65光源のみ）、WI ASTM E313（C光源のみ）、YIASTM D1925（C光源のみ）、YIASTM E313（C光源のみ）
言語対応	液晶表示（日本語、英語、ドイツ語、フランス語、イタリア語、スペイン語）
格納データ数	最大2,000データ（100ページに分割可） 任意の格納データ（1データまたは全データ）の削除・復帰ができる
色差基準色	※ 操作機能のみ（測定ヘッド接続時100データ：測定値または数値による入力）（ページ機能とは独立）
校正チャンネル	※ 操作機能のみ（測定ヘッド接続時20チャンネル）（ch00：白色校正用、ch01～19：任意校正用）
ページ機能	100ページ
表示部	バックライト付きドットマトリクス液晶（16文字×9行＋アイコン表示1行） コントラスト調節ボリューム付き
印字部	384ドットラインサーマルプリンタ（グラフ印字も可） 測定ごとに自動印字（印字無しも可）
統計機能	最大値、最小値、平均値、標準偏差
自動測定	※ 時刻表示：年、月、日、時、分 タイマー：最短3秒～99分（測定モードによっては3秒より長時間必要）
インターフェース	RS-232C準拠 ボーレート（bps）：19200固定（パソコン接続時）測定ヘッド接続時は測定ヘッド側のボーレートに自動設定
電源	単4形アルカリまたはNi-MH電池4本または専用ACアダプターAC100V（50-60Hz）
使用温湿度範囲	0～40℃、相対湿度85％以下、結露しないこと
保管温湿度範囲	－20～40℃、相対湿度85％以下、結露しないこと
寸法	100（W）×73（H）×255（D）mm
重量	600g（電池・ペーパー別）

　※ ※印は、測定ヘッド未接続時に、一部または全部が機能しないものを示します。

　 構成品

標準構成品	測定ヘッド(CR-400/単4電池×4)、データプロセッサ(DP-400/単3電池×4)、ヘッド保護キャップ、白色校正板、ACアダプタ、RS-232Cケーブル(Head-DP接続用)、ストラップ(ショルダー/リスト)×2、ロールペーパー(DP-A22)、収納ケース、取扱説明書(本体用)
