演色照度計 CL-70F (コニカミノルタ (旧コニカミノルタオプティクス)

JIS A級、DIN Class Cに準拠に準拠した高精度な照度計です。
各種照明光源の演色性評価測定が簡単にできる分光タイプの演色照度計です!

 カラータッチパネルや受光部の首振り機構の採用など、使い易さに拘ったデザイン!独自の蓄積型センサーの搭載でフラッ シュ光の測定も可能になりました。

機種名 演色照度計
型番 CL-70F
メーカー名 コ ニカミノルタ (旧コニカミノルタオプティクス)




  概要

各種光源の平均演色評価数、照度(lx)、相関色温度(K)、色度(xy)の測定及び表示が可能です。 また、独自の蓄積型センサーの搭載でフラッシュ光の測定も可能になりました。 色度座標やピーク波長、刺激純度などの計測や1nm ごとの計測データを CSV 形式で出力することもできます。 表示モードでは、基本テキスト表示の他に、分光グラフや演色評価グラフ、CIE1931 色度図、CIE1976 色度図などがあり、多様化する昨今の光源の管理に幅広くご利用いただけます。



    特長

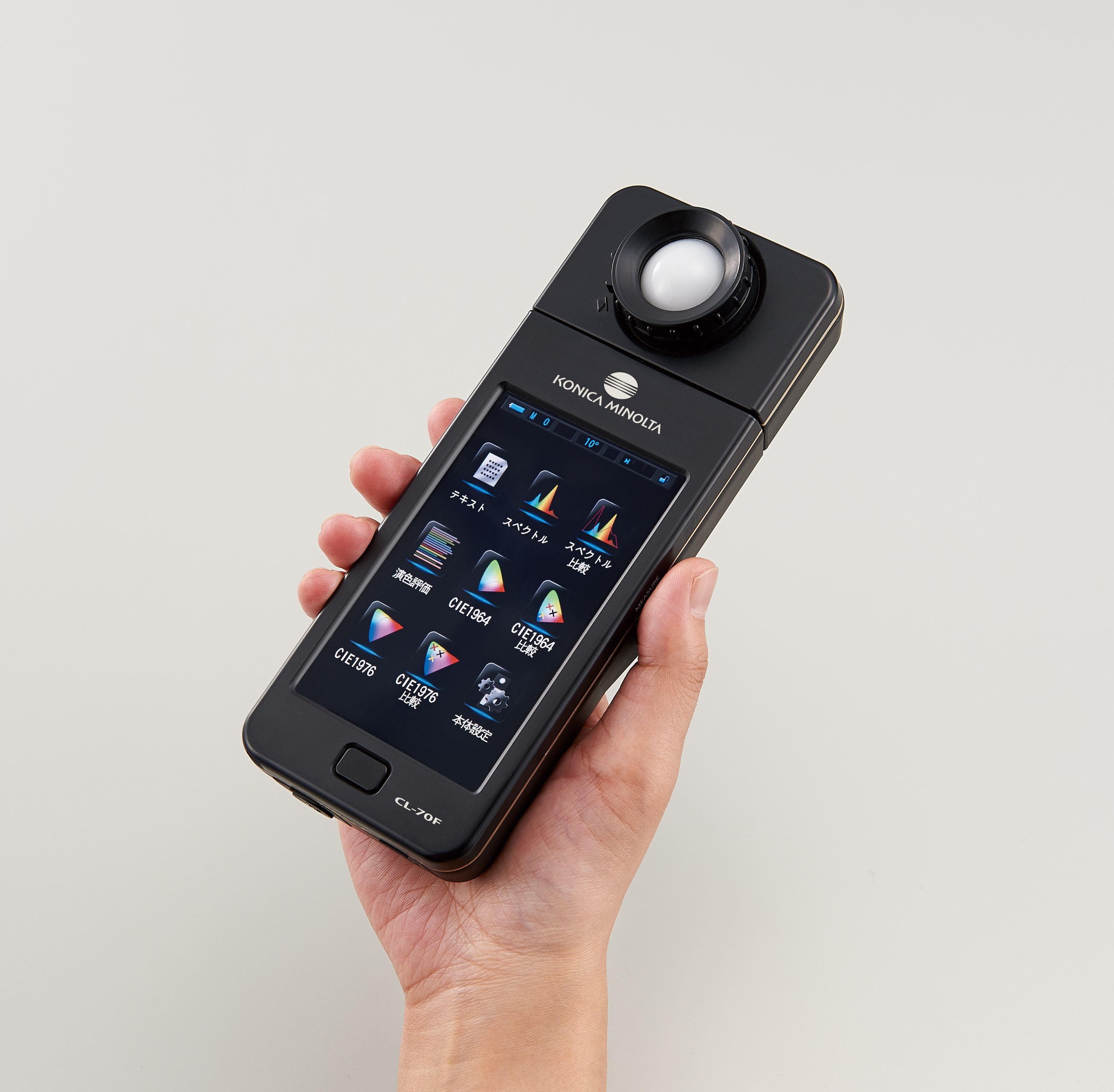

演色照度計 CL-70F 用途

回 る受光部性
照 明の測定シーンが変わっても、受光部が180度回転するので本体ディスプレイが見易くなります。
キャッ プなしダーク校正機能
校 正キャップなしでゼロ校正が可能なので、キャップを付け外す手間が省けます。 (受光部にあるリングを回して測定ボタンを押すことでゼロ校正が可能になります。)
見 やすい本体ディスプレイ
4.3 インチの大型カラー画面&タッチパネルの採用により操作が簡単にできます。また、用途に合わせた表示内容のカスタマイズ機能も可能です。

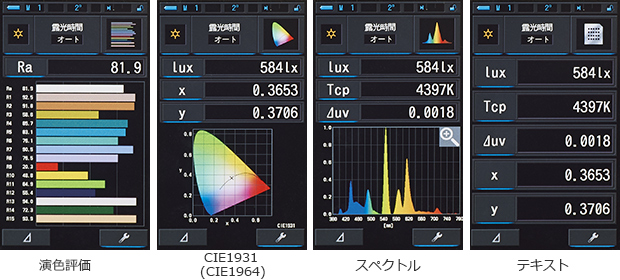

演色照度計 CL-70F 画面

分 光方式としては世界初のフラッシュ光測定機能を搭載
独 自の蓄積型センサーによりフラッシュ光の分光測定が可能となりました。 シンクロコード接続、またはコードレスモードでのフラッシュ光測定ができます。フラッシュ光の測定範囲は20~20500lx・sを実現しました。

用 途

 用途

LED、 有機EL(OLED)、蛍光灯などの屋内外照明の照度・色温度・演色性評価測定
放 送局、スタジオ、舞台、イベントなどに使用する特殊照明の照度・色温度・演色性評価測定
太 陽光を含む環境光測定
建 築現場での光源チェックなど


 仕様

仕 様

型名 CL-70F
照 度計の階級 JIS C1609-1:2006 一般形A級照度計に準拠、DIN 5032 Part 7 Class C に準拠
セ ンサ CMOS リニアイメージセンサ
測 定波長範囲 380 nm ~780 nm
出 力波長間隔 1 nm
測 定範囲 定 常光:1~200,000 lx 1,563~100,000 K(色温度表示は5 lx以上)
フラッシュ光:20~20,500 lx・s 2,500~100,000 K
確 度
(標準イルミナントA)
(注1, 2)
EV: 指示値の±5%±1digit
xy:±0.003(800 lx)
繰 返し性
(標準イルミナントA)
(注1)
EV:1%+1digit(30~200,000 lx)、5%+1digit(1~30 lx)(注3)
xy:500 ~ 200,000 lx : 0.001(注4)
xy:100 ~ 500 lx :0.002(注4)
xy:30 ~ 100 lx :0.004(注4)
xy:5 ~ 30 lx :0.008(注4)
可 視域相対分光応答特性(f1’) 9% 以下
斜 入射光特性(f2) 6% 以下
温 度特性(fT) EV:±5%
xy:±0.006
湿 度特性(fH) EV:±3%
xy:±0.006
電 源 単 3形電池(アルカリまたはマンガン) × 2本、USBバスパワー
測 定時間 定 常光最長:15秒
定常光最短:0.5秒
フラッシュ光:1秒~1/500秒(1ステップ切替可能)(注5)
表 示モード テ キスト、スペクトル、スペクトル比較、演色評価、CIE1964、CIE1964比較、CIE1976、CIE1976比較
表 色系 相 関色温度 Tcp、偏差 Δuv、XYZ、xy、u'v'、主波長 λd、刺激純度 Pe、分光放射照度、照度 EV、平均演色評価数 Ra、特殊演色評価数 Ri(i=1~15)、ピーク波長 λp、露光量
そ の他の機能 メ モリ機能999データ、プリセット機能、オートパワーオフ
表 示言語 日 本語、英語、中国語(簡体字)
イ ンターフェース USB 2.0 Mini B
使 用温度範囲 -10~40℃、 相対湿度85%以下(35℃のとき)/結露しないこと
保 管温度範囲 -10~45℃、 相対湿度85%以下(35℃のとき)/結露しないこと
大 きさ 73(幅)× 183(高さ)× 27(厚さ)mm (ボタンなどの突起物含まず) 最大厚さ40 mm
質 量 230 g(電池含まず)
  • 注 1 測光モードは定常光(レンジL)、露光時間オートの場合。
  • 注 2 EV(照度)は直線性
  • 注 3 10回測定の2σを平均で割った値
  • 注 4 10回測定の2σ
  • 注 5 シャッター速度

 構成品

-- BG--成品

標 準構成品 本 体(単3電池×2)、取扱説明書
