3次元超音波風向風速計 SAT-600（ソニック）

　 特長

• ・新型センサーの採用により、耐環境性能の向上を実現。
• ・水平風向風速に加え、鉛直成分風速（吹き上げ・吹き下ろし）の3次元風速の測定が可能。
• ・微風から強風域まで、ハイレスポンスでリニアリティの高い測定が可能 。
• ・稼働部が無いため、強風時においても破損の恐れがありません。

　 用途

• ・大気拡散観測。
• ・建築・土木の安全管理用。
• ・環境観測用。
• ・低層気象及び局地気象観測。
• ・交通機関の安全運転用。

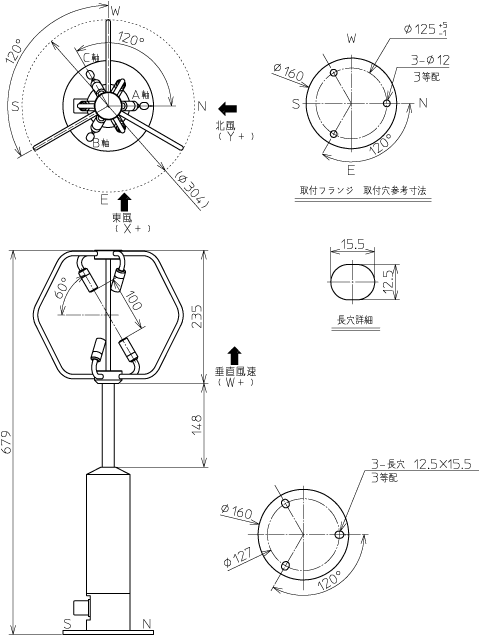

　 寸法図

　 よくある質問

通常北を0°、南を180°としますが、 360°までにすると、北向きの風が吹いているときに、0°、360°付近を繰り返すので、
平均すると180°となってしまい、南向きの風と誤認してしまいます。

Answer!

ご心配なく！防ぐために、0°：北、180°：南、360°：北、540°：南 まで計測する仕組みになっています！

　 仕様

測定方式	時分割送受切替型超音波パルス方式
演算方法	超音波伝播時間逆数差演算方式
測定レンジ	【風速】0～60 m/s（1,2,5,10,15,20,30,40,50,60m/sより任意に設定可能） 【風向】0～540ﾟ
精度	【風速】±（読み値の3%＋0.05m/s） 【風向】±3ﾟ
出力分解能	【風速】0.01m/s 【風向】0.1°
測定繰り返し	4回/秒
デジタル出力	RS-422（出力信号の任意の要素を出力可能）
アナログ出力	0 - 20mAまたは4 - 20mA（4ch）（出力信号の任意の4要素を選択）
出力信号	瞬間風速（Ui）、瞬間風向（θi）、瞬間垂直風速（Wi）、瞬間成分風速（Xi,Yi）、ベクトル平均風速（Um）、ベクトル平均風向（θm）、平均垂直風速（Wm）、スカラー平均風速（Us）、平均成分風速（Xm、Ym）、3秒移動平均風速（U3）
平均化時間	1～15分（1分毎に設定可能）
保護回路	過電流保護、雷災保護
主材質	ステンレス
塗装色	シルバーメタリック（マンセルN8相当）
使用温度範囲	-20～＋50℃
使用湿度範囲	10～95％RH（結露しないこと）
電源	DC24V 約4W
デジタル出力詳細	【通信速度】 1,200、2,400、4,800、9,600、19,200bps 【データ長】 8bit 【パリティー】 なし 【ストップビット】 1bit 【出力形式】 ASCII 【出力要素】 各風速成分をCSV形式で出力
寸法	寸法図参照
重量	約4.5kg

　 構成品

標準構成品	超音波風向風速センサー(SAT-600)、電源信号変換器(SAT-PJBA:RS-232C､電源ケーブル付き)、屋外雷災保安器(SAT-SPS)、取付用フランジ(ボルト×5付)、取り付け用締め付けベルト×2、L型アングル×2(雷災保安器:ボルト×4)、SAT接続ケーブル(JCS-50S(50m))、SAT接続ケーブル(JCS-20S(20m))、専用ソフトウェア×2(CD-R)、USBシリアルケーブル、気象庁検定書、取扱説明書、センサー用収納ケース

　※対応最新OS:WindowsXP
