先端可動式ビデオ内視鏡3m VJ-3/STR（アールエフ）

　 特長

新方式の全方向先端湾曲

　　先端湾曲部の操作には、応答性に優れた新方式ジョイスティックを採用。
　　目では見えない先端部の操作だからこそ、“手に伝わる感覚”を追求しました。
　　また、ジョイスティックから指を離すだけで、湾曲形状を正確に保持。検査実務を重視した利便性を備えています。

先端硬質部15ミリの機動性

　　15ミリの先端硬質部はビデオ内視鏡世界最小クラス。
　　従来品では挿入できなかった入り組んだ構造物内部や、細管にも対応可能です。

5段階の光量調整機能

　　3灯の超高輝度白色LEDはOFF～HIGHまでの5段階で光量調整が可能。
　　被写体や撮影状況に合わせて最適な明るさを選べるため、ハレーションの心配がありません。

1台で撮影・保存が可能な一体構造

　　見る(ライブ)・撮る(静止画)・録る(動画)がこの1台で可能に。
　　携帯性に優れたコンパクト設計で、パソコンやVTRなど他の機器を用意する必要がないため、現場での機動性を発揮します。

　　記録メディア：MicroSDカード

連続約2時間の使用が可能

　　単3形乾電池4本で約2時間の連続使用が可能。
　　いざという時は電池を交換することですぐに使用可能。わずらわしい充電は必要ありません。

　 用途

エネルギー

　　各発電所設備の保守管理、ボイラー・熱交換器などの品質検査、保守点検、トランス・回電盤内部などの観察｡

建築・配管

　　上下水道・給排水管のさび・腐食・詰りなどの診断、空調機・エアコン内部検査、ダクト内の保守点検、壁内の断熱材、鉄骨の診断、
　　内部配線の断線確認｡

● 配水管内部

電機・電子

　　大型機械内部の動作確認、半導体・基板の検査、精密機械内部検査。

● 配線

製造・プラント

　　精密部品・金属加工部品・金属加工品のバリ・研磨部・品質検査・生産ライン機械作動の監視。

● 精密機械内部

自動車・船舶・鉄道

　　自動車内部点検、エンジンルームなどの内部検査｡船舶、航空機のモーター、タービン、エンジン内部のメンテナンス、検査｡

● メンテナンス

輸送

　輸送中の梱包物内部の状態検査｡梱包物内の密輸品の検査。

研究・教育

　美術品、発掘品の内部状態の観察｡
　養蜂、水中生物などの生態調査｡ロボットの映像取得として、または動作確認。

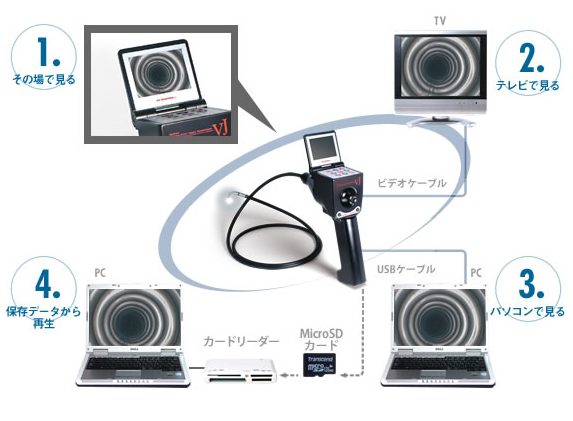

　 システム図

　本体のSDカードやUSB端子、NTSCビデオ出力を利用すれば、パソコンやTVモニターへのデータ出力が可能です。

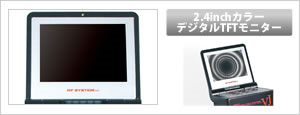

1.その場で見る

　　開閉式2.4インチ、カラーデジタルTFT液晶モニター搭載。現場で映像を確認しながら操作いただけます。

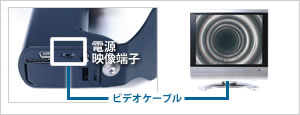

2.テレビで見る

　　映像端子でテレビや大型モニター、ハンディーカムと接続でき、ワイドで見やすく表示することができます。

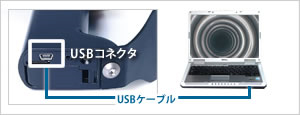

3.パソコンで見る

　　パソコンに専用ソフト（付属品）をインストールし、USBケーブル（付属品）を接続すれば、お持ちのパソ
　　コンでも映像をご覧いただけます。
　　画像キャプチャーや保存もパソコンでダイレクトに行えます。

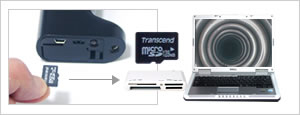

4.保存データから再生

　　φ6.9mm先端可動式ビデオ内視鏡3mVJは映像・静止画をMicroSDカードにダイレクト保存。
　　保存データはカードリーダーなどでそのままパソコンでご覧いただけます。

　 よくある質問

本体モニターと、外部出力を同時に画像を確認することはできますか。

Answer!

可能です。
手元でモニターを確認しながら、 付属のUSB端子、NTSCビデオ出力を利用すれば外部画面でも画像の確認ができます。

データをPCにうまく取り込めません。

Answer!

付属のソフトを介して、上手くPCにデータが取り込めない場合は、マイクロSDと付属のマイクロSDアダプタを使用しての取り込みをお試しください。

　 仕様

挿入部
ケーブル長	3.0m
外径	φ6.9mm
外装	ポリエチレン樹脂チューブ
防水性	挿入部防水
湾曲部
湾曲角	360°方向湾曲　各90°以上
湾曲操作	ジョイスティック湾曲操作
先端硬質長	15mm
光学系
画角（水平／垂直）	74°／59°
レンズ	f＝1.9mm
FNo.	F 6.3
観察深度	15mm～∞
照明	超高輝度白色LED
カメラ部
撮像素子	1/6inch es-H2 CCD
総画素数	811（H）×508（V）
有効画素数	768（H）×494（V）
画素サイズ	3.65（H）×4.80（V）μm
有効素子サイズ	2.4（H）×1.8（V）mm
解像度	525（H）×480（V）TV本
ゲイン	AGC 0～＋34dB
ノーマルシャッター	AEC 1/60～1/100,000秒
本体部
液晶モニター	2.4inch カラーデジタルTFT（480×234pixel）
記録メディア	MicroSDカード 最大2GB
記録媒体	【静止画】約500枚 【動画】約60分 【microSDカード】 最大2GB （静止画、動画 SDHC規格のマイクロSDカードは不可）
静止画記録	JPEGフォーマット640×480pixel
動画記録	MotionJPEGフォーマット（AVI拡張子ファイル） 640×480pixel 15～30fps
再生機能	保存ファイル一覧表示（9分割）静止画フル画面表示
動画ファイル	再生・一時停止
メニュー操作	映像調整機能（明るさ・コントラスト・色合い・シャープネス） 保存画像消去機能 時刻合わせ機能
映像出力	NTSC出力端子（1Vp-p（同期負）75Ω不平衡） USB2.0ビデオキャプチャー出力端子（ドライバ・ビューアソフト付属）
使用温度	－30～＋60℃（結露しないとこ）
電源	ACアダプター（6V/0.85A）（単3形アルカリ乾電池4本使用）
動作時間	最大約2時間
消費電力	約2.5W
重量	480g（乾電池含まず）（1.5ｍの場合）

　 構成品

標準構成品	本体(表示部+スコープ:単3電池×4)、マイクロSDカード、マイクロSDカードアダプター、ACアダプター、電源･映像ケーブル、USBケーブル、USBドライバソフト(CD-R)、バイザー、VJ側視ヘッド、収納ケース、取扱説明書
