用途

　道路の下には水道管、ガス管、下水管、通信ケーブル、電気ケーブルなどの様々なライフラインが埋設されています。
　複雑化した地下空間で事故のない安全な工事を行うために、埋設位置をスムーズに探査可能です。
　※本器では塩化ビニール管等の非金属管は探知できません。

　特徴

• ・現行機と比較し、センサー感度の大幅な向上を実現（周波数27kHzで2倍、83kHzで3倍）
• ・専用アプリ「PL-AP」にて測定結果のレポートを簡単作成!
• ・管のピーク位置にてバイブレーターが起動し、さらにLEDが点灯して作業者にお知らせ。
• ・地面に置くだけでアースが取れる「かんたんアース」搭載。
• ・ループチェック時にインピーダンスと位相角を表示。
• ・スパーク防止機能搭載!事故の防止に寄与します。

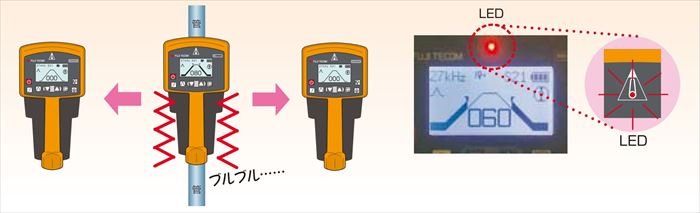

バイブレーターとLEDでピーク点をお知らせ

　管のピーク点にて受信機が振動、合わせてLED点灯します。
　周囲を注意しながら作業をする時に最適です。

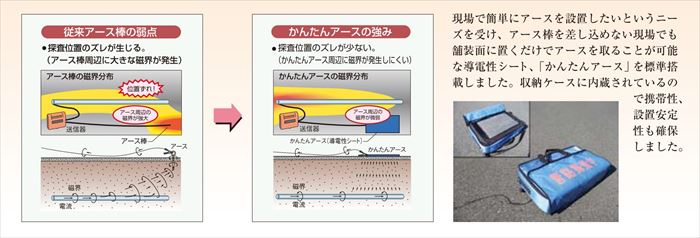

地面に置くだけでアースが取れる「かんたんアース」搭載

　探査位置のズレが少なく、アース周辺に磁界が発生しにくい環境が整います。
　持ち運びしやすいケース付き。

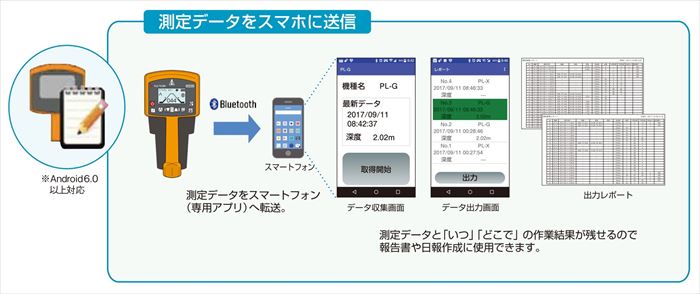

PL-AP(スマホアプリ）にてデータを管理PL-AP(スマホアプリ）にてデータを管理

　測定データをスマートフォン（タブレット）にBluetooth(R)で転送し、「いつ」「どのような結果であったか」をスマートフォンのGPSデータと併せてデータ保存できます。
　保存したデータをレポート出力することにより、そのまま報告書として提出することも可能です。

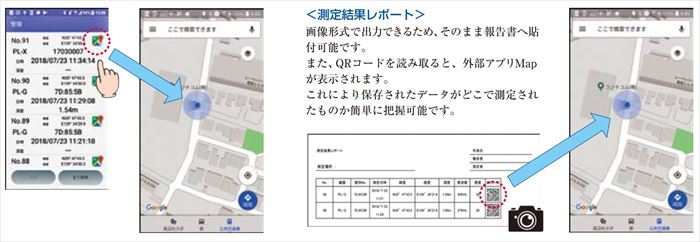

＜データ出力画面＞

● リスト形式でスマートフォンの画面にデータが表示リスト形式でスマートフォンの画面にデータが表示

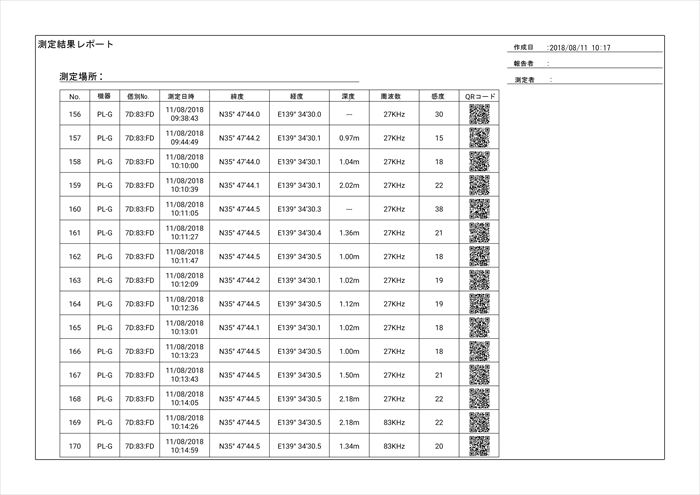

● 測定結果レポートの一例

軽量化&コスパ良し!スパーク防止機能搭載

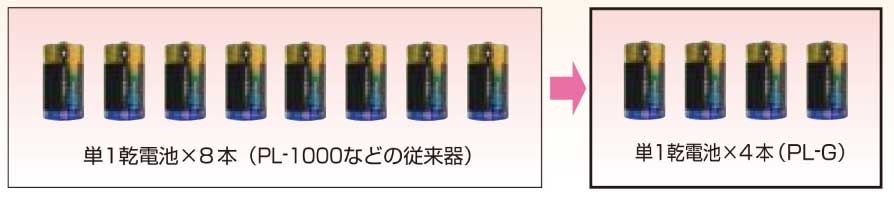

　送信機に必要な単１電池を大幅に削減。これにより軽量化され比較的持ち運びが楽になりました。
　また、（本機能をON設定時）配管への接続の際、出力を制限することによりスパーク事故を未然に防ぎます。

　探知性能

	探査モード	探査深度	精度
位置探知	最大法	1.2m	±2cm以内
		1.5m	±5cm以内
		5.0m	±25cm以内
深度測定	引き上げ式	1.2m	±5％以内
		1.5m	±5％以内
		5.0m	±10％以内
	横移動式	0.5～2.0m	±10％以内
	連続深度表示	0.0～2.0m	±20％以内

※メーカー試験施設及び試験条件による。

　仕様

送信器
周波数	83kHz	27kHz	8kHz	MIX
最大出力（誘導法）	0.5W	0.5W	－	－
最大出力（直接法）	3.0W	3.0W	3.0W	－
送信モード	CW（無変調）
電源・電圧	DC6V(アルカリ乾電池 単1×4本）
連続動作時間	誘導法（最大出力時）：約7時間 直接方法（レベル6時）：約3時間、（レベル4時）：約8時間
使用温度範囲	－10～＋55℃
寸法/重量	288(W)×241(D)×105(H)mm/2.0kg（電池含む）
受信器
受信周波数	83kHz	27kHz	8kHz
通信規格	Bluetooth®2.1+EDR Class2
レベル変化表示	液晶画面中バーグラフおよび音程変化（受信レベルの表示：3桁数値表示）
深度測定	液晶画面に3桁数値表示
電流指数	液晶画面に3桁数値表示
電源電圧	DC9V（単3形アルカリ乾電池×6本）
使用時間	無信号時：8時間 スピーカー音量 (大) 及び　バックライト ON：5時間
使用温度範囲	－10～＋55℃
寸法/重量	131(W)×280(D)×610(H)mm/2.1kg(電池含む)

　構成品

標準構成品	送信機、受信機、直接法用コード（プラグ付コード）赤黒4m、接続ケーブル、かんたんアース付収納ケース、単3形アルカリ乾電池×6本(予備電池6本)、単１形乾電池×4本（予備電池4本）、外磁コイル5ｍ、アース棒、取扱説明書、かんたんアース取扱説明書、アプリ取扱説明書
