渦流探傷器Nortec600 N600D-JJJ(オリンパス)

小型でありながら5.7インチの大画面!
機能が充実しており、簡単に作業ができます。

 小型軽量ボディのポータブルタイプ渦流探傷器です。
IP66相当の防塵防滴仕様なので、厳しい環境下でも使用が可能です!

 ※こちらの商品にプローブは付属しておりません。オプションでご注文されるか、お客様でのご用意をお願いします。

機種名 渦流探傷器Nortec600
型番 N600D-JJJ
メーカー名 オリンパス


  特長

  • ・小型・1.7㎏の軽量・ポータブル! ストラップ付きで片手での操作が可能 。
  • ・EN-15548準拠 。
  • ・防塵・防水性能IP66相当の設計なので厳しい環境下でも優れた耐久性 。
  • ・自動プローブ認識機能搭載で探傷器の事前設定を短時間で完了 。
  • ・5.7インチの大画面VGAディスプレイ でとても見やすい。



  ディスプレイ

VGAディスプレイで渦流信号をクリアに表示

 クリアで鮮明なディスプレイを採用しています。
 輝度、鮮明度、解像度に優れた5.7インチのVGAディスプレイによって離れた場所からでも渦流信号の
 確認を行うことが可能です。
 表示色の選択ができるので、屋内・屋外でもクリアで読み取りやすいデータを表示すること
 が可能です。



フルスクリーン・モード

見やすく大きな画面サイズと明るさに加え、キーに触れるだけで簡単にモードの変更が可能なフルスクリーン
・モードを搭載しています。
すべての用途とモードで画面をよりフルスクリーンにすることができ、長時間にわたって信号を読み取る際に最適です。




  インターフェース

高い検査効率と容易な操作性を同時に実現

 直感的に使いやすい操作性と効率性を考慮し、初心者のオペレーターの方でも、短時間の練習で高い検査効率を実現できるように設計されています。
 このユーザーインターフェースは、15以上の言語に対応しています。


「アプリケーション選択」と「全設定」

 さまざまなユーザーニーズに対応できるよう「アプリケーション選択」メニューが装備されています。
 このメニューには事前に定義されたデフォルト設定が含まれており、短時間で信号を校正することがで
 きます。
 また探傷器には、一度にすべてのパラメーターを画面に表示できる「全設定」というページが追加されてい
 るので、特定の検査手順書に従って検査を行う場合など、探傷器をすばやく設定することが可能です。




  アプリケーション

表面探傷

 優れた性能と鮮明なディスプレイにより、表面探傷における高い信号品質を実現することができます。
 10×10グリッド、スイープ(ストリップチャート)、複数のアラーム設定、自動リフトオフなど、中~高周波による探傷に必要な、様々な機能を標準装備してい
 ます。
 ヌルポイント十字基準線、グリッド幅調整(拡張)と放射状グリッド、自動内部バランス回路(BNC コネクター対象)などの機能により、材料の表面探傷を正しく
 行うことができます。



ホイール探傷

 ホイール探傷で使用するプローブは信号振幅が低いことが多く、プリアンプが必要になる場合がよくあります。
 しかし、広範囲におよぶゲイン調整範囲(0-100dB)と新たな回路設計により、ホイール探傷中、プリアンプ無しでも優れた信号品質を実現することができます。



導電率およびコーティング厚さ測定

 NORTEC 600の導電率モードには、ユーザー定義による導電率やコーティング厚さの基準設定を行う校正ウィザードが装備されています。
 導電率および非強磁性体材料の肉厚最大0.64mmまでの非導電性コーティングの厚さを測定することができます。



溶接部探傷

 ポータブルで耐久性にも優れたボディーは、苛酷な環境での溶接部探傷にも適しています。
 検査のオペレーターがロープを使って溶接部に接近し探傷を行わなければならない場合には、チェストハーネスを4 ヶ所の固定位置に取り付け、探傷器を首から
 下げて使用することができます。
 また、すぐに探傷を開始できるよう、溶接部探傷のためのセットアップ機能を搭載しているので、探傷の準備や校正を簡易にすることができます。
 塗装層の厚さの測定も、単一周波数または二重周波数の両方で測定することができます。




  先進機能

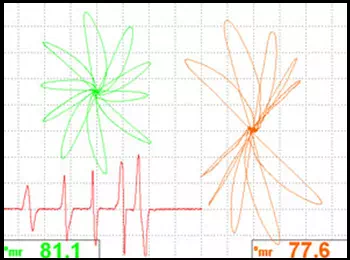

オールインワン表示

 オールインワン表示機能は、最大3つまでの設定可能なトレース(周波数1、周波数2、ミックスチャン
 ネル)を一画面で同時に表示ができる機能です。
 各チャンネルは、インピーダンスまたはストリップチャートとして表示され、それぞれ表示の位置を調整する
 ことができます。



自動ミキシング

 NORTEC 600の自動ミキシング機能は、きず信号を際立たせるために、周波数1と周波数2を自動で最適化し、
 きずが無い部分の信号を最小化させることができる機能です。
 この機能は特に熱交換器の探傷に役立ちます。



リアルタイムに測定値を表示

 リアルタイム測定パラメーターで、標準スクリーンモードまたはフルスクリーンモードで、最大2種類
 までの信号測定を選択して表示することが可能です。
 さまざまな信号の角度(位相)に対応する信号振幅リアルタイムに把握しながら検査を行うことができま
 す。




  使用場所例

  • ・鉄製の橋梁
  • ・航空機 の機体や部品
  • ・化学プラント
  • ・生産工場のインライン等
  • ・海上工事



  仕様

使用温度 -10°C~50°C
保管温度 0°C~50°C(バッテリー搭載時)
または-20°C~+70°C(バッテリー無し)
防塵・防水性能 防塵・防水性能規格IP66相当の設計
バッテリー・タイプ 充電式リチウムイオン・バッテリーx1
または単三アルカリ乾電池x8(電池収容ケース入り)
バッテリー寿命 標準使用:最大10時間
ディスプレイサイズ 117.4 x 88.7mm、146.3mm (W x H、対角)
ディスプレイタイプ フルVGA(640×480ピクセル)半透過型カラーLCD(液晶ディスプレイ)
スクリーンモード ノーマル/フルスクリーン切替可能、表示色パターン:8種類
グリッドおよび表示ツール 5グリッドから選択可能、十字基準線(シングルトレース表示のみ)
インターフェース対応言語 日本語、英語、スペイン語、フランス語、ドイツ語、イタリア語、中国語、ロシア語、ポルトガル語、ポーランド語、オランダ語、チェコ語、ハンガリー語、スウェーデン語、ノルウェー語
インターフェース・アプリケーション 素速く簡単に設定をするためのアプリケーション選択メニュー、自動リフトオフキー
リアルタイム測定値 リアルタイム測定値として、信号特性(5つの振幅測定と1つの角度測定)から2種類までの測定値の表示を選択可能
プローブコネクター 16ピンLEMOコネクターおよびBNCコネクター用内部バランス機能を搭載したBNC(アブソリュートプローブ)
ゲイン 0dB~100dB(0.1dBまたは1dB単位)
回転範囲 0°~359.9°(0.1°または1°単位)
スイープ 区分ごとに0.005秒~10秒で可変(FINEグリッドで合計13.3区分)
フィルター ローパス:10Hz~2000Hzおよび広帯域
ハイパス:6形状または8形状のフィルタータイプを使用し、オフまたは5Hz~1000Hzの範囲内でユーザーが選択可能、連続ヌル(低周波数HPフィルター):0.2Hz、0.5Hz、1.0Hz
プローブドライブ LOW、MEDIUM、HIGH(2V、5V、8V)
表示消去、パーシスタンス 表示消去:0.1秒~60秒、パーシスタンス:0.1秒~10秒
アラームタイプ 同時アラームx3、選択肢:ボックス(長方形)、極性(円)、セクター(パイ)、スキャン(時間ベース)、導電率、コーティング厚さ
導電率 【周波数】60kHzまたは480kHz

【デジタル導電率仕様】
デジタル導電率:0.9~110%IACSまたは0.5mS/m~64mS/m

精度:0.9%~65%IACSで±0.5%IACS内、62%を超える値は±1.0%内 (BAC5651の仕様相当または仕様以上)

【非電導性コーティングの厚さ】
0mm~0.648mmの非導電性コーティングの厚さを測定可能
精度:0.025mm(±0.001in.)、0mm~0.64mm範囲内
二重周波数 【周波数の調整(二重周波数モード)】
独立して設定可能な2つの周波数を同時印加で動作可能

【MIX(ミックス)オプション】
F1 - F2、F1 + F2、自動ミキシング
規格または法規制 ENERGY-15548、CE、WEEE、FCC(米国)、IC(カナダ)、RoHS(中国)、RCM(オーストラリア、ニュージーランド)
電源要件 ACメイン:100V AC~120V AC、200V AC~240V AC、50Hz~60Hz
寸法 236 x 167 x 70mm(W x H x D)
重量 1.7kg(リチウムイオン電池を含む)



  構成品

標準構成品 本体(バッテリー内蔵)、ACアダプタセット、収納ケース、取扱説明書(ユーザーズマニュアル)
