ホイストスケール HS-CD-R(1t,3t,5t)(クボタ計装)

ホイストスケール HS-CD-R(1t,3t,5t)(クボタ計装):クレーンスケール:秤・計量器

IP65の実現により防水・防塵性を求められる環境に適します

 IP65の防水・防塵設計で、しかも無線式だから、高い所での計量でも手元の指示計で表示確認できます。表示部は明るく見やすい大型赤色LEDを採用しています。高精度で軽量コンパクトでも堅牢なボディを採用。ひょう量1,000kg、3,000kg、5,000kgの3タイプをご用意しました。
SS無線(SPRED SPECTRUM無線:スペクトル拡散)方式」です。

お問い合わせの際は、
・HS-CD-R-10(ひょう量:1,000kg)
・HS-CD-R-30(ひょう量:3,000kg)
・HS-CD-R-50(ひょう量:5,000kg)
の3タイプからご指定下さい。

機種名 ホイストスケール
型番 HS-CD-R
メーカー名 クボタ計装


  特長

IP65の防水・防塵設計

 フレームには丈夫で壊れにくいアルミ鋳物を使用。IP65の実現で、防水・防塵性を求められる環境に適します。

 防水・防塵等級とは…
 IP65:粉塵が内部に侵入せず、いかなる方向からの水の直接噴流によっても有害な影響を受けないレベルです。



明るく見やすい大型LED

 表示部には文字高さ45mmの赤色LEDを採用。暗所や離れた所からでも計量数値が判別できます。



使いやすい赤外線リモコン

 電源ON/OFF、風袋引き、ゼロリセット、ホールド、バッテリーの残業チェック、印字(HS-CD-Rのみ)操作が遠隔で可能
 (有効距離:約10mm)



バッテリー充電器

 バッテリーカバーは工具なしで開けられ、付属の専用充電器につなぐだけ。9時間の満充電で連続約50時間使用可能。


分かりやすい状態を表示

 バランス、ゼロ。風袋(引き中)、ホールドの計量状態を4つのLEDが見やすく表示します。



バッテリー残量をバー表示

 電源オン時やリモコンによるバッテリーチェック時に、バッテリー残量をバーで表示。使用可能時間の把握に便利です。



電波状況をデジタル表示

 電波状況(電界強度)をデジタル表示。送受信の状態が一目でチェックできます。




  無線式指示計(KSC7000-HS)

  • ・「SS無線(SPRED SPECTRUM無線:スペクトル拡散)方式」です。免許不要で長距離伝送が可能。
  •  無線伝送距離は、屋外使用時:約100メートル、屋内使用時:約60メートルです。
  • ・ケース保護構造はIP-66相当で、防水・防塵性に優れています。
  • ・ワンタッチゼロや風袋引き機能の操作が、本体・指示計のどちらからでも可能です。
  • ・明るくて見やすい大型蛍光表示。文字高さは30ミリです。
  • ・品種コード・風袋値・上下限値(最大100アイテム)を記憶できます。
  • ・コード番号別小計・総計機能付きです。
 ※AC100V電源が必要です。

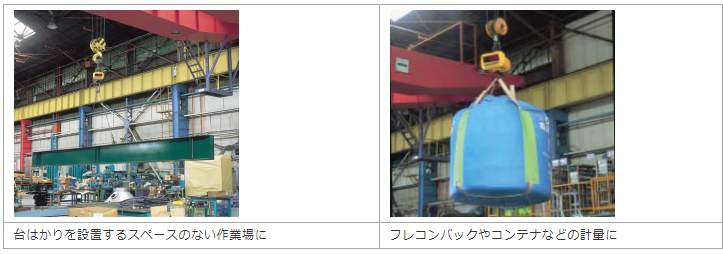

  用途

 非鉄・鋼材・鋳物・線材向上、建設機材リース、漁業、物流、梱包、化学薬品、食品、農業など、ホイストスケールはあらゆる業界で使用されています。
 特に台はかりでは計量できない場所やスペースの有効利用をお考えのお客様に最適です。




  寸法図

型式 HS-CD-R-10 HS-CD-R-30 HS-CD-R-50
A 432mm 526mm 672mm
B 24mm 25mm 31mm
C 380mm 455mm 582mm
D 28mm 46mm 59mm
E φ58mm φ68mm φ82mm
F φ41mm φ63mm φ76mm
G 31 47 57
重量 20kg 30kg 40kg



  よくある質問

本体電源投入時【LLLLLL】は、何のエラー表示ですか?

Answer!

表示器と本体の通信が出来ていません。
収納ケース下部に入っている表示器を取り出し電源を入れ、通信してください。



使用にあたって電源を用意する必要はありますか?

Answer!

本体部分については、バッテリー充電式のため電源をご用意いただく必要はありません。 ただし無線式指示計には、AC電源をご用意いただく必要があるためご注意ください。




  仕様

本体部
タイプ HS-CD-R-10
(ひょう量:1,000kg)
HS-CD-R-30
(ひょう量:3,000kg)
HS-CD-R-50
(ひょう量:5,000kg)
ひょう量 1,000kg 3,000kg 5,000kg
目量 0.5kg 1kg 2kg
表示形式 高輝度赤色LED
表示文字の大きさ 45(H)×26(W)mm/1文字×5桁
表示内容 状態表示:「バランス」、「ゼロ」、「風袋(引き中)」、「ホールド」(LEDランプ点灯)、「バッテリー残量」、「エラー表示」(7セグメントLED)
質量表示:7セグメントLED表示、最大5桁
操作ボタン ON/OFF、ゼロ、風袋、ホールド(4個)
機能 風袋引き機能:ワンタッチ風袋引き
ホールド機能:自動/手動にて表示を一定時間固定
電源 ニッケル水素蓄電池(7.2V)使用可能時間:直示式約50時間/直示無線式約30時間 ※1
充電時間:約9時間 ※2
ケース保護等級 IP65相当
使用温度範囲 -10~+40℃(取引証明用は、-5~+35℃)
保存温度範囲 -20~+70℃
寸法 上記寸法図参照
重量 上記寸法図参照
 ※1 メーカー使用条件による実測時間です。
 ※2 一般使用条件での時間です。


無線指示部
タイプ HS-CD-R-10
(ひょう量:1,000kg)
HS-CD-R-30
(ひょう量:3,000kg)
HS-CD-R-50
(ひょう量:5,000kg)
表示部 【デジタル表示部】蛍光表示管
【デジタル表示内容】計量値、コード、風袋値、回数、上・下限、小計
【文字寸法】主表示:30(H)×15(W)mm/1文字×6桁
      副表示:13(H)×6(W)mm/1文字×5桁
無線 【無線方式】SS無線(スペクトル拡散、直接拡散方式)
【無線周波数】2.4~2.495GHz(最大47ch.使用可能)
【無線適法】電気通信事業法端末設置等規則基準適合
【無線到着距離】屋内:約60m、屋外の見通し距離:約100m
(無線到達距離は、周囲の環境により変動します)



  構成品

標準構成品 本体(シャックル・ロックピン付き)、無線式指示計(KS-C7000HS)、本体置き台、充電器、バッテリー、赤外線リモコン、単4電池×2、収納ケース、取扱説明書



  オプション品

オプション ジャーナルプリンター KJ-7
 ※ご選択いただいた商品タイプによって、オプションがつけられない場合がありますので、詳しくはお問い合わせください。
