一点式ガス警報器 NV-100(新コスモス電機)

一点式ガス警報器 NV-100(新コスモス電機)

こちらの製品は取扱い終了致しました。


トンネルや地下工事でのガスを検出し作業の安全を警報でお知らせ
新コスモス電機のNV-100シリーズ

 硫化水素用(NV-100H)、一酸化炭素用(NV-100D)、酸素(NV-100S)をラインアップしてます。
検知部のガス採気方式は拡散式を取り扱っております。(KD-5B/KD-5D/KD-5O)

 ※お問い合わせの際は、ガス種をご指定ください。

機種名 一点式ガス警報器
型番 NV-100
メーカー名 新コスモス電機


  特長

  • ・ガス漏れをランプと音声でお知らせ
  • ・ゼロ調整およびスパン調整がワンタッチ
  • ・ゼロサプレッション機能により環境変化によるわずかな指示値変動のキャンセルが可能



  外観図

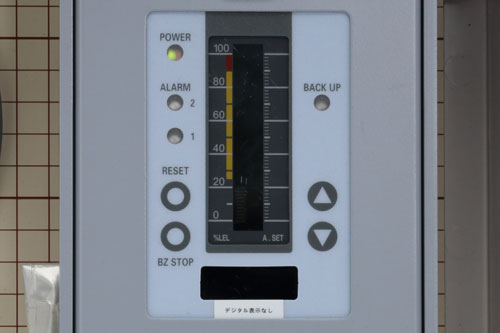

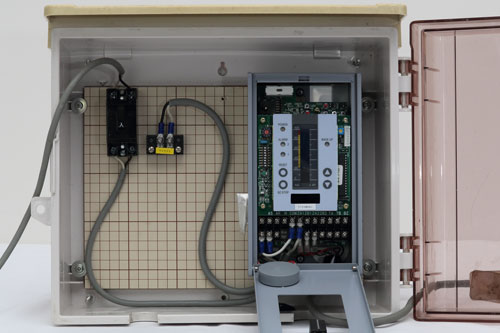

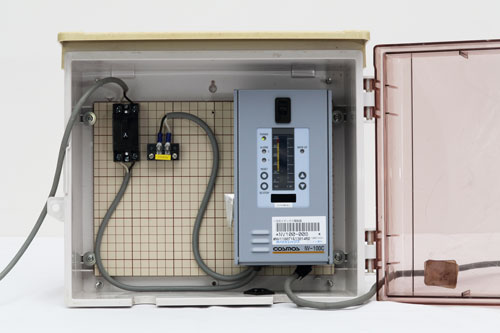

本体

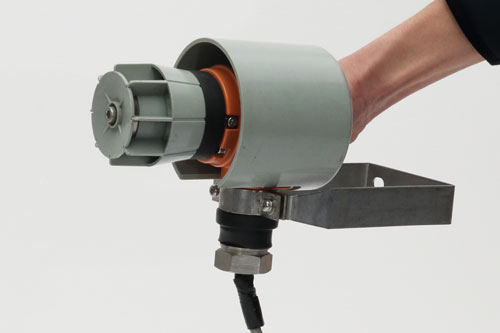

拡散式ガス検知部




  仕様

● 指示警報部 / 一点式分離型
型式 NV-100H NV-100D NV-100S
検知原理 熱線型半導体式 定電位電解式 隔膜ガルバニ電池式
検知対象ガス 硫化水素 一酸化炭素 酸素(酸素欠乏)
検知指示範囲 ※1 0~50ppm 0~250ppm 0~25vol%
ガス濃度指示計 LCDバーグラフメーター(バックライト付)
警報精度 警報設定値の±25% 警報設定値の±30% 警報設定値の±1.0vol%
使用温度範囲 0~40℃
使用電源 AC100~240V 50/60Hz(標準)DC24V(指定)
消費電力 ※2 拡散式:12VA(保安電源無)
警報表示 ・1段目警報:1段目警報ランプ赤色点滅+音声メッセージ
・2段目警報:1段目警報ランプ赤色点滅+2段目警報ランプ赤色点滅+音声メッセージ ※3
故障表示 電源ランプ橙色点灯+音声メッセージ
外部出力 ・警報出力端子:1段目警報用接点/無電圧1c接点
2段目警報用接点/無電圧1c接点 故障警報用接点/無電圧1c接点
・ブザー接点/無電圧1a接点
・アナログ出力:4~20mA
・接点容量:AC100V2A抵抗負荷
寸法 保安電源無 W113×H204×D71.5mm 約1.5kg
 ※1 弊社設備品による
 ※2 AC100V・無警報時
 ※3 酸素用NV-100S、酸素用の検知部を組み合わせる場合はブザー警報



● 検知部
型式 KD-5B
(NV-100C、NV-100Hとの組み合わせ)
KD-5D
(NV-100Dとの組み合わせ)
KD-5O
(NV-100Sとの組み合わせ)
検知対象ガス 可燃性ガス/硫化水素 一酸化炭素 酸素
検知原理 熱線型半導体式、接触燃焼式、気体熱伝導式 定電位電解式 隔膜ガルバニ電池式
ガス採気方式 拡散式
適合ケーブル 3芯シールド 2芯シールド
延長可能距離 1km (2mm2ケーブルにて)
防爆構造 d2G4
使用温度範囲 -10℃~60℃ 0℃~40℃ 0℃~40℃
電源 各指示計ユニットから供給
外形寸法 W114×H192×D94mm W141×H190×D94mm(突起部を除く) W141×H190×D94mm(突起部を除く)
重量 約1kg
 ※使用機器は変更になる場合がございます。



  構成品

標準構成品 指示警報部(電源ケーブル2m付)、 拡散式ガス検知部(30mケーブル付)、 パトランプ、取付具×2、 取扱説明書×2
